产品型号

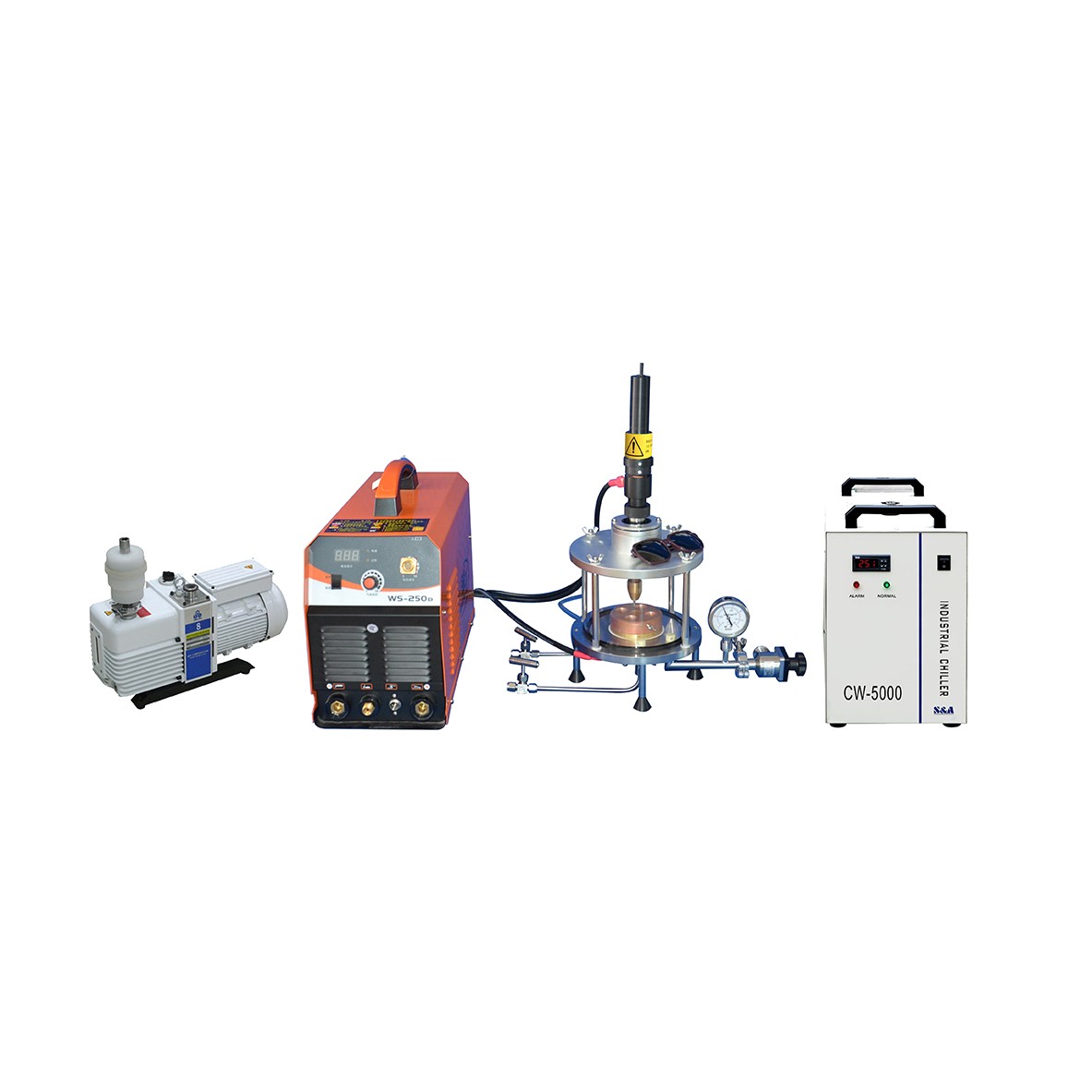

SP-MSM130微型电弧熔炼炉

主要特点

1、使用环境多样化，可以在手套箱内使用，也可以在大气下使用。

2、多功能可拆卸坩埚（外径90mm），熔炼样品量≤8g（4个熔炼工位为半球形φ23x7mm，坩埚可拆卸、可定制。）

（选配）焊封钽（Ta）管工位，管径φ10～φ20mm，管长度30～90mm（标配夹具夹持范围φ9.5～12mm）。

（选配）吸铸坩埚。10g吸铸模具（φ6x50），φ28x10。

3、透明石英腔体，配防护罩，观察样品熔炼情况。

4、配有直径4mm钨电极，电极杆无需水冷（注意连续熔炼时间不能超过30s）

技术参数

主机

1、配气压表（-0.1到+0.15MPa）

2、氩弧电源，输入电压220VAC，单相，50Hz。

3、钨电极：配有一直径4mm的钨电极，电极枪的角度和高度可以调节，用于熔炼多个样品，熔炼样品量≤8g（以铁标定），温度达到3500℃。

4、电流调节：在控制手柄上部一个集成按钮控制引弧和电流调节，调节范围30～255A。

5、多功能水冷坩埚：配水冷，5工位，4个熔炼工位为半球形φ23x7mm，1个工位封装直径φ10～φ20mm，长度30～90mm的Ta管。坩埚可拆卸、可定制。

6、腔体：采用石英腔体，腔体内尺寸为φ168X142mm。

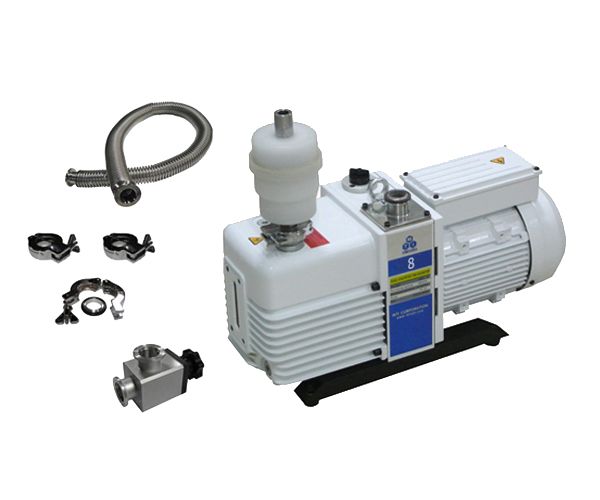

真空泵

1、型号：VRD-8机械泵

2、电源：单相/三相

3、电机功率（KW）：0.75/0.55

4、进排气连接口DN：KF25

5、用油量（L）：0.9-1.5

6、电机转速（rpm）：50 Hz/1440,60 Hz/1720

7、工作环境温度（℃）:5-40

8、噪音（dB):≤58

9、重量（kg）:30

冷水机

1、型号：KJ5000冷水机

2、工作电压：AC 208V-240V 50Hz/60Hz

3、工作电流：3.5-5.6A

4、水箱容积：6L

5、水流速率：16L/min

6、出入水口：外径Ø10mm铜咀

7、制冷量：722Kcal/h(2866Btu/h)

电源

1、型号：WS-250

2、输入电压: AC220V±15% ，50Hz，单项

3、输入电流: ≤18.9A. (需要≥25A的空气开关)

4、额定输出电压：20v

5、输出电流调节: 10-250A（直流）

6、采用电源上的调流旋钮控制功率输出

7、额定输入功率：6.3KVA

产品规格

1、尺寸：430x225x550mm

2、重量：13.5kg

使用环境

大气下使用

手套箱使用

可选组件

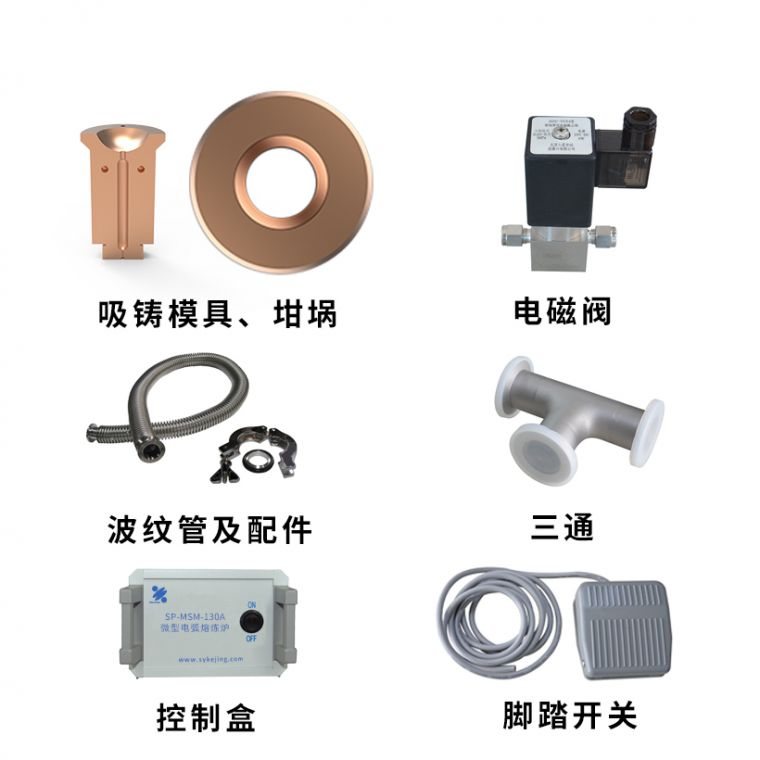

吸铸组件

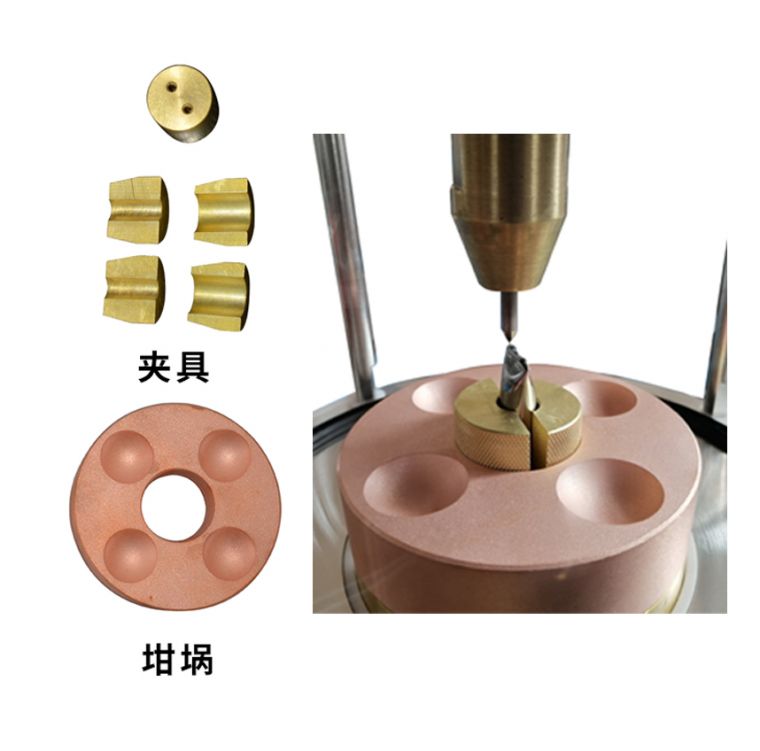

封管组件

可选坩埚

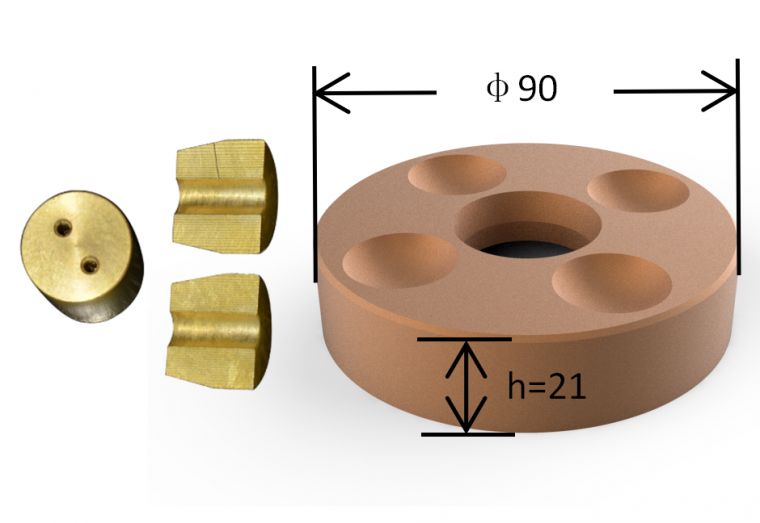

标配坩埚

半球形φ23×H7四工位（每工位≤8g 304标定）,中间带一封管工位（开孔φ29，含φ10夹具一套，夹持范围φ9.5～φ12，长度30～90mm）

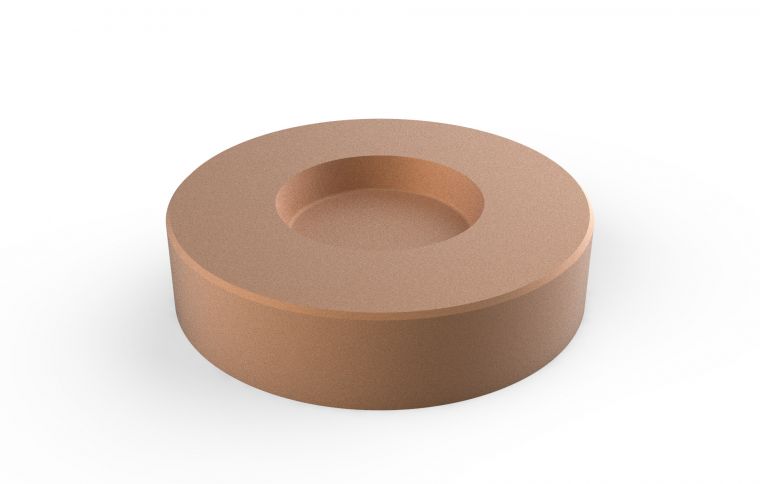

选配大工位坩埚

φ40×H8（≤50g 304标定）

定制异形坩埚

可选配件

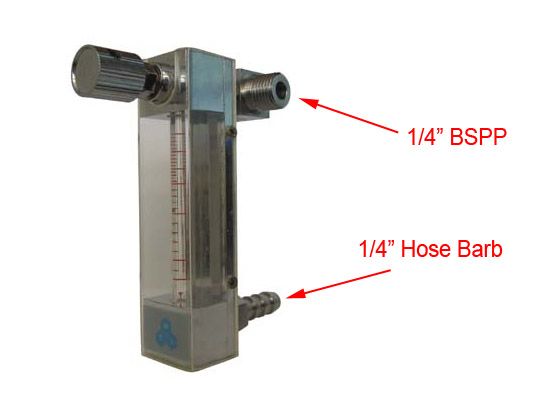

浮子气体流量计

(用来控制气体进气量)
