安装条件

本设备要求在海拔1000m以下，温度25℃±15℃，湿度55%Rh±10%Rh下使用。

1、水：设备配有自循环冷却水机（加注纯净水或者去离子水）

2、电：AC380V 50Hz（63A空气开关），必须有良好接地

3、气：设备腔室内需充注氩气（纯度99.99%以上），需自备氩气气瓶（自带Ø6mm双卡套接头）

4、工作台：（落地式）尺寸900mm×600mm×700mm，承重200kg以上

5、通风装置：需要

主要特点

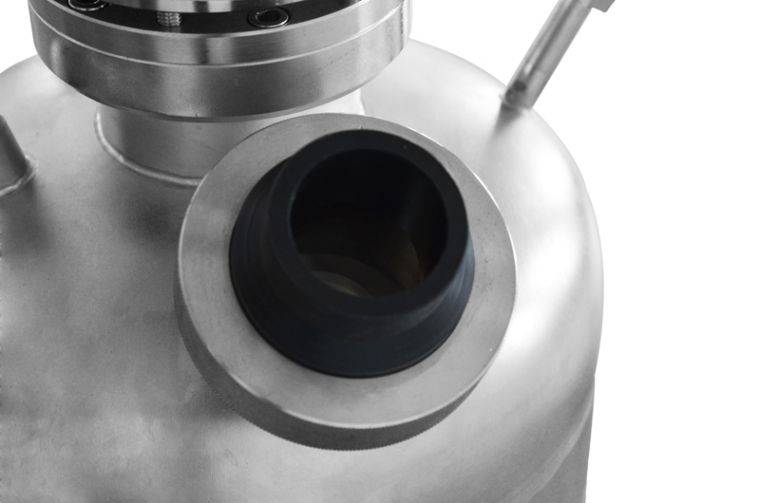

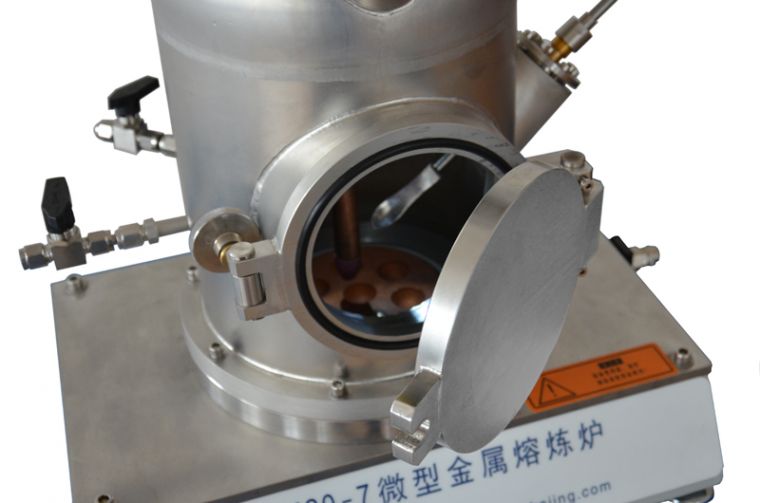

1、设有Ø120mm的炉门，方便取放样品。

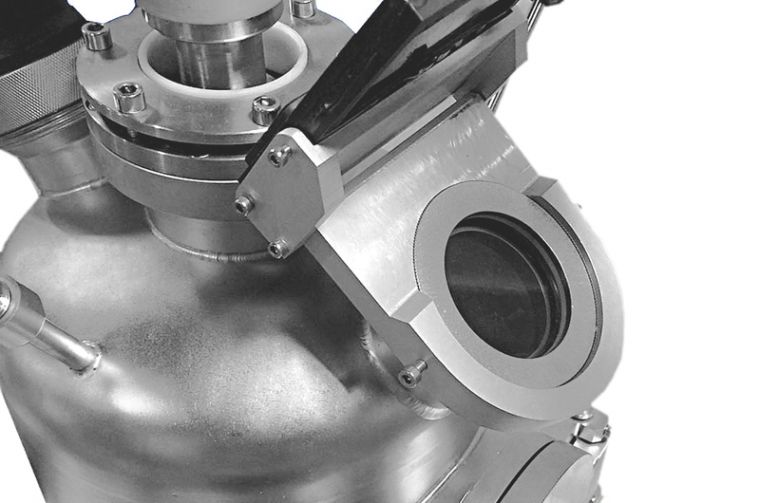

2、设有前后观察视窗，方便观测起弧熔化状态。

3、真空室、铜坩埚、起弧电极都采用水冷冷却方式。

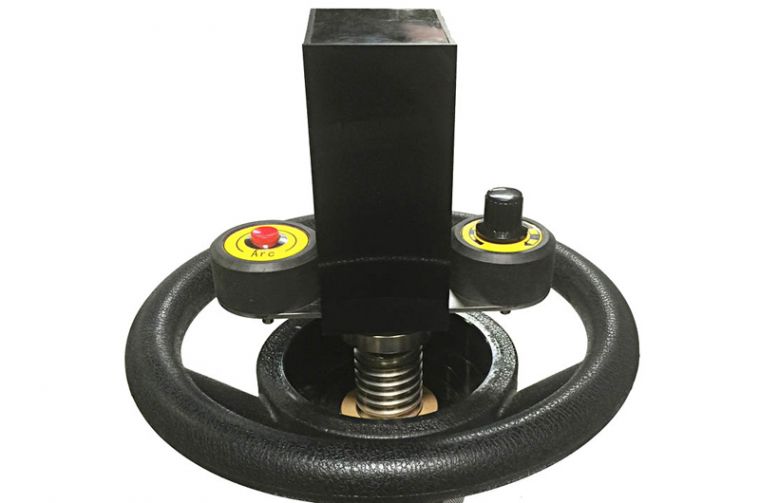

4、上下移动采用方向盘式设计，操作摇杆转动灵活。

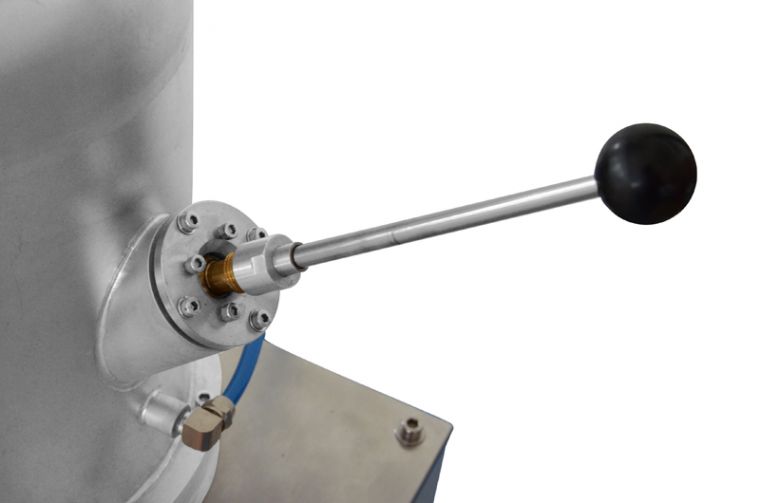

5、为了保证在不破坏气体保护气氛的条件下翻转合金锭进行多次熔炼，熔炼炉中采用了机械手翻转机构。

6、坩埚尺寸小且数量多，可以方便制作多个样品，又可避免样品间的相互污染。

7、操作简单，安全方便，设计小巧，占地面积极少。

腔门 前观察窗 后观察窗 翻转机械手 熔化电极 电极控制

（放照明手电） （引弧和调流）

1、电源：AC380V 50Hz

2、整机功率：＜12KW

3、真空腔：Ø200mm×300mm

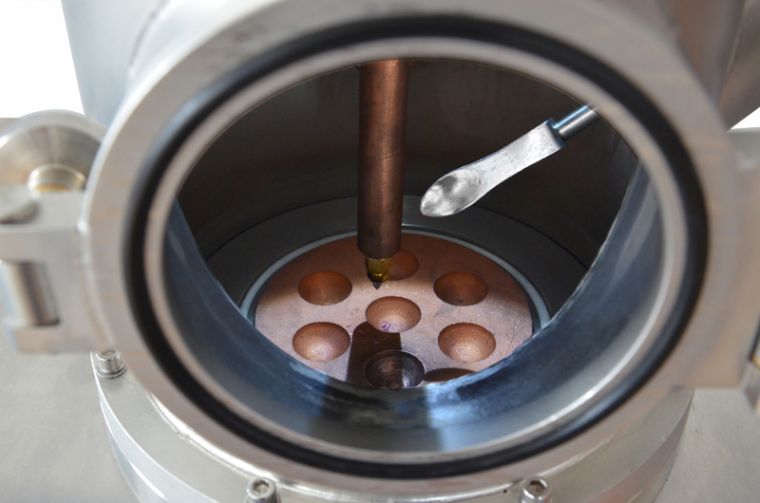

4、坩埚：标配坩埚7个工位，其中6个为熔炼工位，尺寸φ20×8，熔炼重量8g不锈钢）

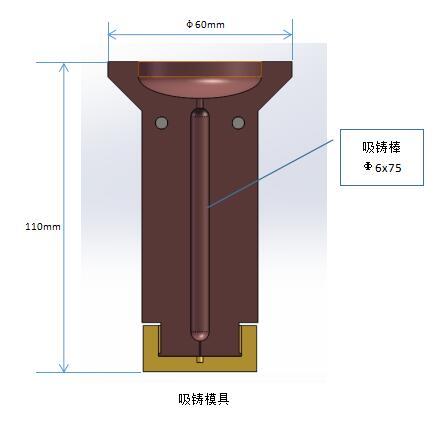

吸铸样品为φ6（熔炼重量15g不锈钢）

以下为选配：

50g坩埚尺寸1个φ40x8（熔炼重量50g不锈钢）

4个φ25x12.5（熔炼重量20g不锈钢）

吸铸样品另φ10x75（熔炼重量15g不锈钢）

5、真空度：标配旋片泵可达10^-3mbar， 选配用本司分子泵可到10^-5mbar

6、非自耗式起弧电极：φ4钨针（W）

7、适用范围：可用于熔炼熔点低于钨金属的金属材料

8、熔炼温度：最高可超过3500℃，几乎可熔化所有金属

4.5g金属钨熔样 10g金属钨熔样

9、输出电流：20-315（A）

产品规格

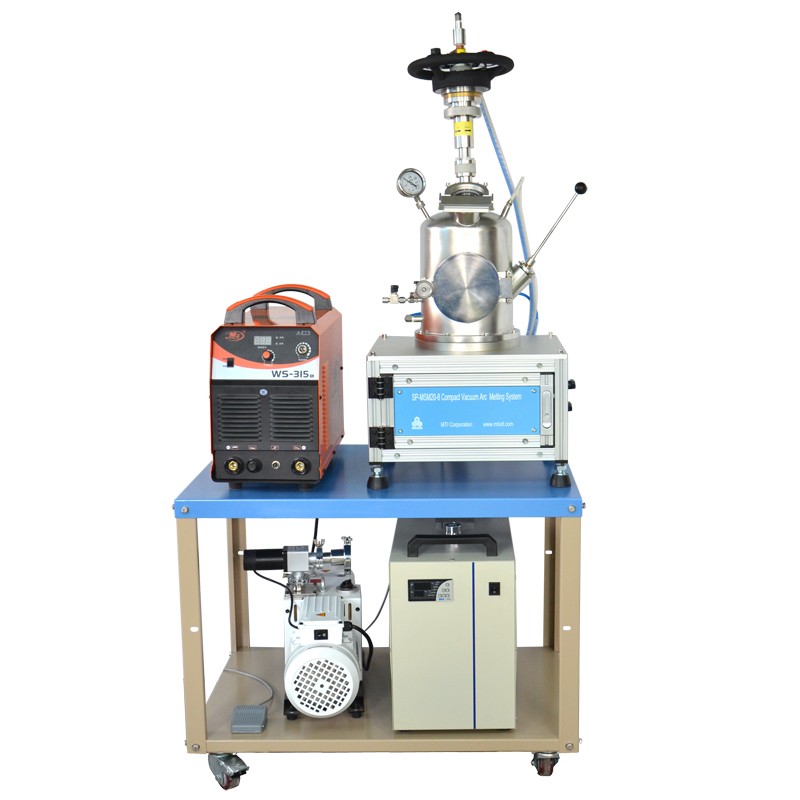

尺寸：900mm×600mm×1800mm（含炉架）；重量：50kg

1、金属熔炼封管套件

2、小型金属熔炼炉（20-7）

标准配件

1、主机1套

2、吸铸套件

3、机械泵（含过滤器）1套

4、冷水机1台

5、电源

6、炉架

1、高真空系统

2、防腐型数字式真空显示计（测量范围为3.8×10^-5torr至1125 Torr）

3、浦发分子泵组

4、真空机组
