速度传感器MX5051

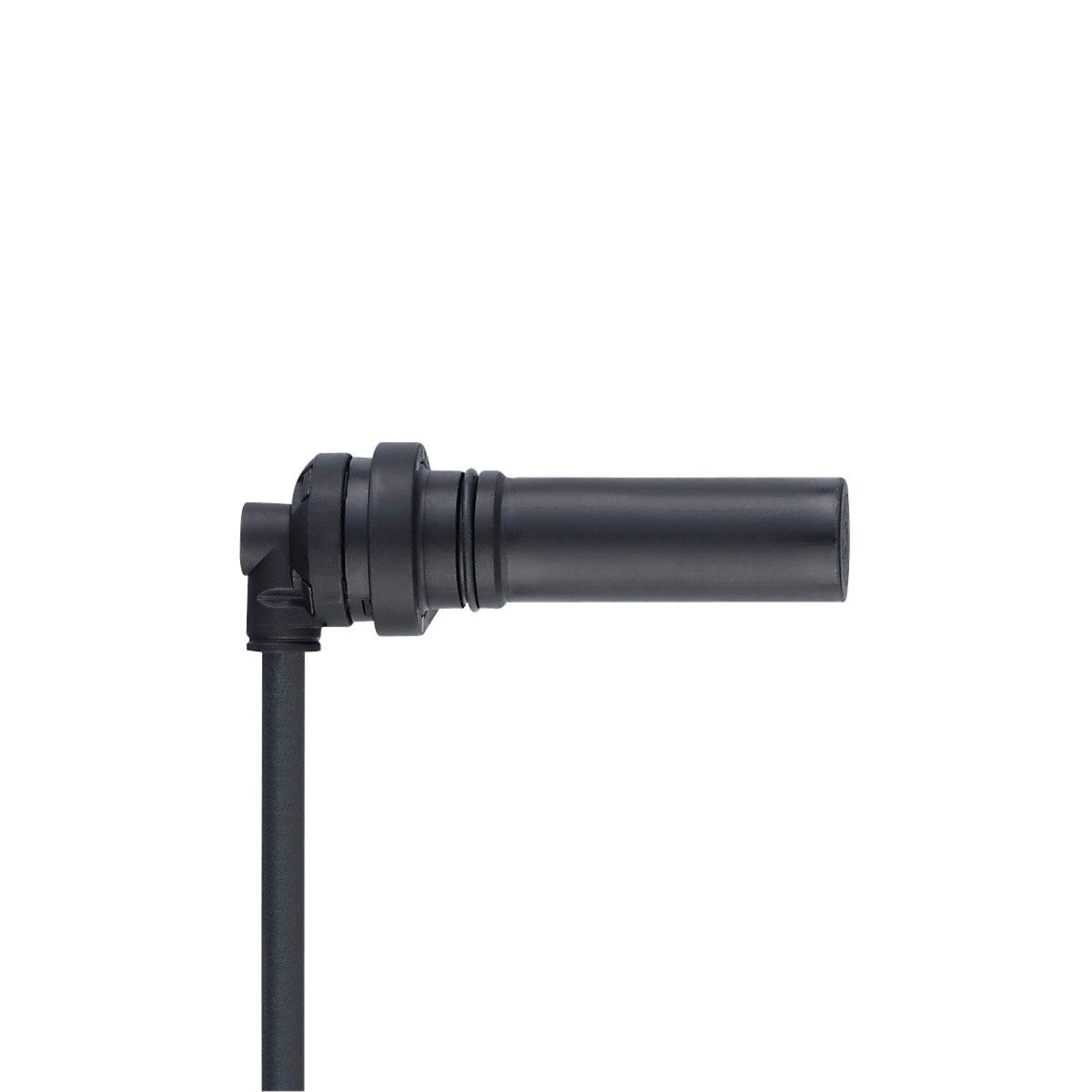

产品名称 速度传感器MXD41,7-BPKG/H/ZH
产品介绍
- 金属齿轮的非接触检测
- 用于极高的开关频率，最高可达 15,000 Hz
- 可准确检测齿轮
- 工作温度范围大
- 通过法兰适配器快速安装
技术参数： | 产品特征 |
|---|
| 电气设计 | PNP | | 输出功能 | 常开 | | 感应距离 [mm] | 1.7; (用不同模块使用齿轮对检测范围及相位有影响。) | | 尺寸 [mm] | Ø 15 / L = 64.5 | | 应用 |
|---|
| 工作原理 | 霍尔传感器 | | 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC | | 电流损耗 [mA] | < 40 | | 防护等级 | III | | 反相保护 | 有 | | 输出 |
|---|
| 电气设计 | PNP | | 输出功能 | 常开 | | 开关量输出DC电压降最大值 [V] | 1 | | 漏电流最大值 [mA] | 0.1 | | 开关量输出DC的持续电流负载 [mA] | 50 | | 开关量输出短暂的电流负载 [mA] | 50 | | 开关频率DC [Hz] | 1...15000 | | 短路保护 | 有 | | 过载保护 | 有 | | 监控范围 |
|---|
| 感应距离 [mm] | 1.7; (用不同模块使用齿轮对检测范围及相位有影响。) | | 实际感应距离 Sr [mm] | 1.7 ± 10 % | | 工作距离 [mm] | 1.38 | | 工作条件 |
|---|
| 环境温度 [°C] | -32...85 | | 外壳防护等级 | IP 65; IP 68; IP 69K | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-4-2 | 4 kV CD / 8 kV AD | | EN 61000-4-3 | 10 V/m | | EN 61000-4-4 | 2 kV | | EN 61000-4-6 | 10 V/m | | EN 61000-4-8 | 30 A/m | | EN 55011 | 0 等级B |
| | 抗冲击 | | DIN EN 60068-2-27 | 30 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击 |
| | 快速温度变化 | | EN 60068-2-14 Na | TA = -１０ °C; TB = 70°C; t1 = 60 min; t2 = < 10 s; 20个周期 |
| | 喷盐试验 | | EN 60068-2-52 Kb | 严格等级5 (4个检测周期) |
| | MTTF [年] | 3718 | | 机械技术数据 |
|---|
| 重量 [g] | 86.5 | | 尺寸 [mm] | Ø 15 / L = 64.5 | | 原材料 | 黄铜; PA; O形环: FKM | | 拧紧扭矩 [Nm] | 7 | | 齿轮模块 [mm] | 1.25 | | 面板安装长度 [mm] | 45 | | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 电缆: 2 m, PUR | | 图表 |
|---|

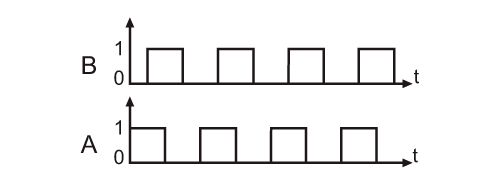

| 开关信号 |
| 相移 90° +/- 20° |
|---|
| 脉冲/暂停比 50 % +/- 10 % |
|---|
| 用不同模块使用齿轮对检测范围及相位有影响。 |
|---|
|
|---|
| |
