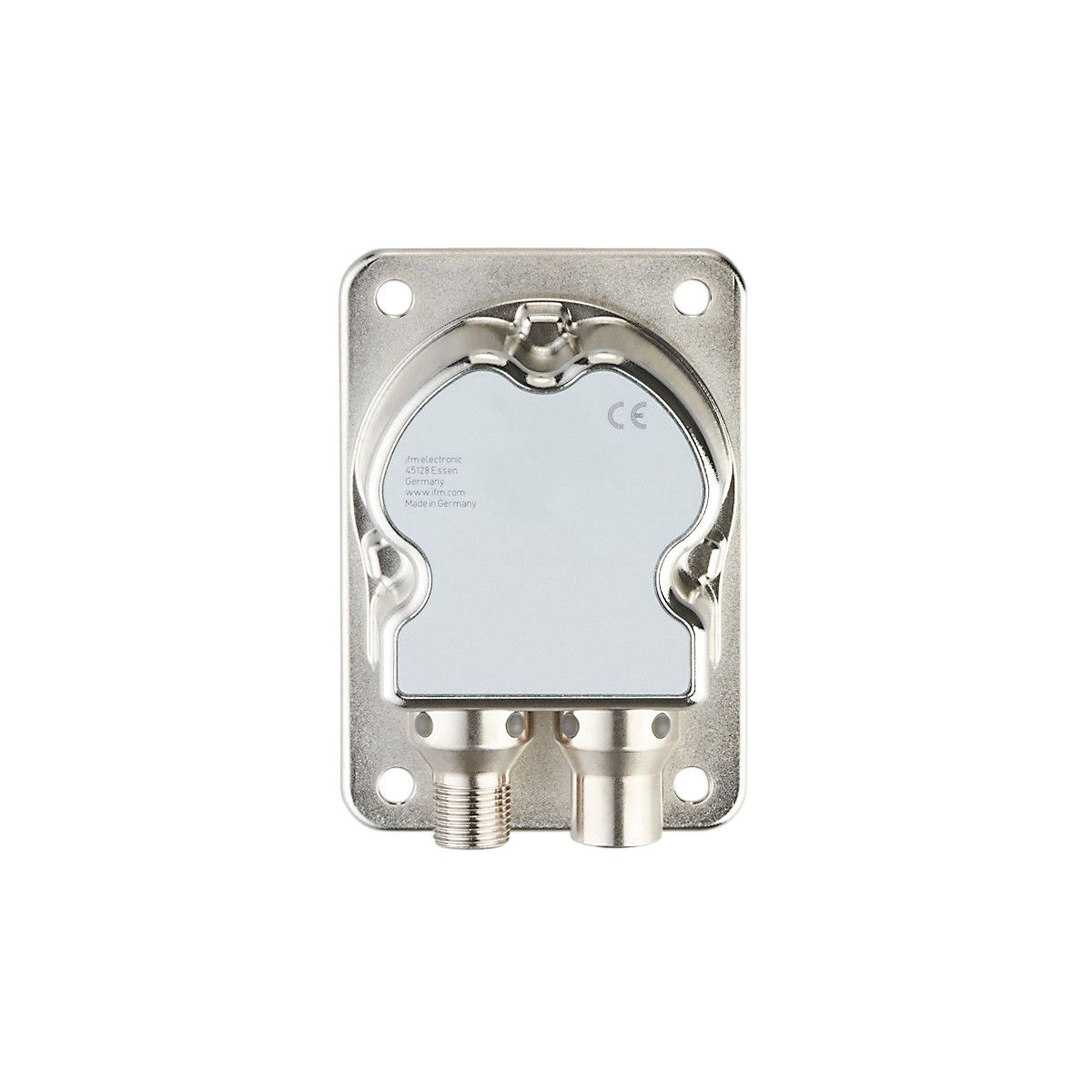

倾角传感器JN2101
产品名称 倾角传感器INC-M2M090C -KG/US
产品介绍
- 用于准确测量 X 和 Y 轴倾角
- 两条轴上的总角度范围的高测量准确度
- 零点、计数方向和限制频率可调
- 紧凑坚固的外壳
- 适用多种通信任务的高性能 CAN 接口
技术参数： | 产品特征 |
|---|
| 尺寸 [mm] | 90 x 62 x 33.2 | | 倾角测量 |
|---|
| 测量轴数量 | 2 | | 角度范围 [°] | -45…45 | | 应用 |
|---|
| 工作原理 | 静态 | | 应用 | 适用于移动领域2个轴向的高精度倾斜测量 | | 电气数据 |
|---|
| 工作电压 [V] | 9.2...30 DC | | 电流损耗 [mA] | 70; (24 V DC, 25 °C) | | 电流消耗最大值 [mA] | 405; (9,2 V DC; -40 °C) | | 绝缘电阻最小值 [MΩ] | 100; (500 V DC) | | 防护等级 | III | | 反相保护 | 有 | | 反相保护 | 有 | | 初始化时间最大值 [ms] | 1000 | | 开机延迟时间 [s] | 300; (热身时间) | | 测量/设定范围 |
|---|
| 测量原理 | 微机电系统电容式 | | 倾角测量 |
|---|
| 测量轴数量 | 2 | | 角度范围 [°] | -45…45 | | 限制频率 [Hz] | 0.5...10; (可设定参数) | | 精度/偏差 |
|---|
| 精确度 [°] | ≤ ± 0,01; (**式) | | 迟滞 [°] | ≤ ± 0,05 | | 重复精度 [°] | ≤ ± 0,01 | | 分辨率 [°] | 0.01; (可设定参数) | | 温度系数 [1/K] | ≤ ± 0,0008 ° | | 接口 |
|---|
| 通信接口 | CAN | | CAN接口数 | 1 | | 终端电阻 | 有; (内部的 ; 可设定参数) | | CAN |
|---|
| 协议 | CANopen CiA DS 301 | | 出厂设置 | | | 版本 | CiA DSP-410 | | 工作条件 |
|---|
| 环境温度 [°C] | -40...85 | | 存储温度 [°C] | -40...85 | | 外壳防护等级 | IP 65; IP 67; IP 68; IP 69K | | 认证/测试 |
|---|
| EMC电磁兼容 | | DIN EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | | DIN EN 61000-4-3 HF电磁场辐射 | 10 V/m | | DIN EN 61000-4-4 Burst | 2 kV | | DIN EN 61000-4-6 射频场感应的传导抗扰度 | 10 V | | DIN EN 55022 等级B / CISPR 16-2-3 | 30 - 1000 MHz | | CISPR 25 ECE R 10 | 30 - 1000 MHz 窄带和宽带 | | ISO 11452-2 ECE R 10 | 20 - 2000 MHz / 30 V/m | | ISO 7637-2 ECE R 10 | 运行、接通、关断期间的脉冲1,2a，2b，3a，3b，4及脉冲发射 | | ISO 7637-3 | - 80 V 脉冲a / + 80 V 脉冲b |
| | 抗冲击 | | DIN EN 60068-2-27 | 100 g 1 ms / 10000 每个轴（X/Y)的影响 | | DIN EN 60068-2-29 | 30 g 6 ms / 24000 抗冲击 (持续冲击) |
| | 抗震 | | DIN EN 60068-2-64 | 10...2000 Hz Test VII / 随机，安装位置车身 | | DIN EN 60068-2-6 | 10...500 Hz / 10 g 10个周期/轴，正弦 |
| | 喷盐试验 | | DIN EN 60068-2-52 | 严格等级5 (motor vehicle) |
| | 湿热 | | DIN EN 60068-2-30 | 55 °C 循环温度 / 95 % rh 2个循环24小时 |
| | MTTF [年] | 372 | | 标准 | 符合ECE R10，修订版5机动车辆; ISO 7637-3: 2007-07 | | 机械技术数据 |
|---|
| 重量 [g] | 415.5 | | 尺寸 [mm] | 90 x 62 x 33.2 | | 原材料 | 外壳: 模压铸锌 镀镍的 | | 显示器/操作件 |
|---|
| 显示 | | 准备运作模式 | 1 x LED, 绿色 | | 运作模式 | 1 x LED, 绿色 闪烁 | | 故障 | 1 x LED, 红色 |
| | 附件 |
|---|
| 供货范围 | | | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 - CAN-In |
|---|
| 接插件: 1 x M12 | | 电气连接 - CAN-Out |
|---|
| 接插件: 1 x M12 |
| |
