规格 工作室尺寸D*W*H 外形尺寸D*W*H 功率

RD-SO2-150 450×600×400 800×1100×1000 1.0kW

RD-SO2-250 600×900×500 950×1400×1200 1.5kW

RD-SO2-750 750×1100×500 1100×1650×1250 2.5kW

1. 温度范围： RT+10℃～+50℃

2. 相对湿度：满足试验中湿度要求100%

3. 温度均匀度：≤±2℃

4. 温度波动度：±0.5℃

5. 试验时间：0—999 H、M、S可调

6. 二氧化硫浓度:6700PPM (可调)

7. 二氧化硫气体产生法:钢瓶法

8. 二氧化硫浓度测量法:通过特制的二氧化硫计量桶

9. 样品架：满足标准规定

10. 使用环境温度： 10℃～ 35℃

11. 使用环境湿度：≤85%；

12. 电源要求：AC 220V 380V

二、设备特点

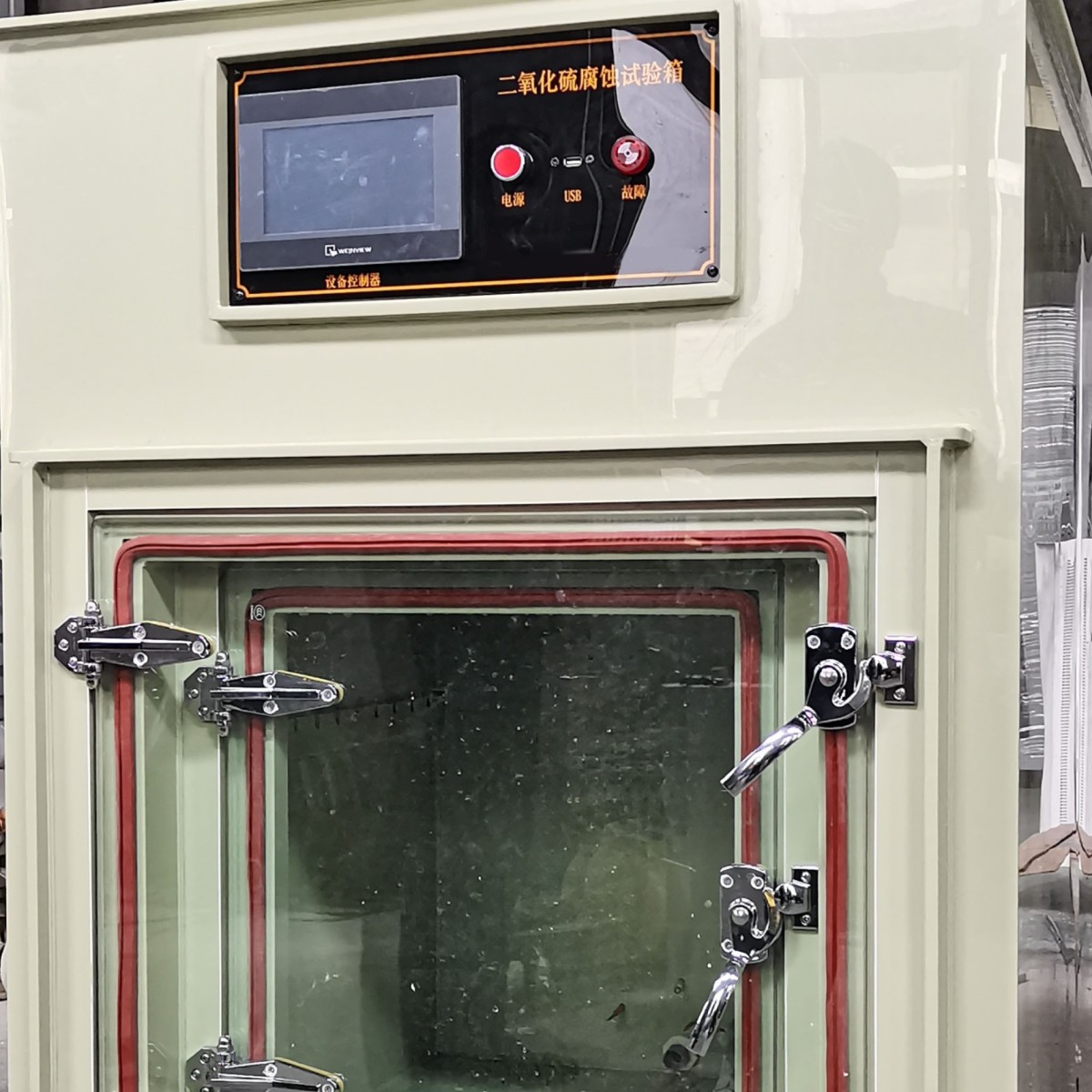

饱和状态下二氧化硫气体腐蚀试验箱按GBT 2423.33-2005《高浓度的二氧化硫腐蚀试验》、DIN 50018《饱和环境下的二氧化硫试验》、 GB 9789-88《通常凝露状态下的二氧化硫腐蚀试验》等标准进行设计制造，适用于高浓度二氧化硫气体进行的腐蚀试验。

随着现代工业技术的迅速发展，电镀产品的应用领域日益广阔，所经受的环境条件也愈来愈复杂多样。只有合理地规定产品的环境条件，正确地选择产品的环境防护措施，才能保证产品在储存运输中免遭损坏，在使用过程中安全可靠。因而，对材料或产品进行人工模拟环境试验是保证其高质量所的重要环节。人工模拟环境试验是实际环境影响的科学概括，具有典型化、规范化、使用方便、便于比较等特点。环境条件的多样化和环境试验的重要性也对环境试验设备提出了更严格的要求。

饱和状态下二氧化硫气体腐蚀试验箱利用二氧化硫气体，在一定的温度和相对的湿度的环境下对材料或产品进行加速腐蚀，重现材料或产品在一定时间范围内所遭受的破坏程度。设备可以用来考核材料及其防护层的抗二氧化硫腐蚀的能力，以及相似防护层的工艺质量比较，也可以用来考核某些产品抗二氧化硫腐蚀的能力。

设备能在试验工作空间内在40℃保持恒定。在规定容积的箱体内部导入一定量的二氧化硫气体，使浓度、温度、相对湿度恒定的情况下对材料或产品进行腐蚀试验。

用于制造本设备的材料为耐腐蚀型PP阻燃板材，不与二氧化硫起反应，不吸收二氧化硫，不影响试验结果。本设备设计工作中内外压力平衡，混合气体在箱体内匀速流动。而且设计考虑到设备的顶部，内壁及其它部位会有冷凝水的产生，因而，箱顶设计成120度顶角，设备在试验过程中，冷凝水不会滴落到样品上影响试验结果。

本二氧化硫腐蚀试验箱外形设计美观，结构合理，线条平滑、自然流畅。箱体外壳材料选用进口PVC塑料板材，外表光洁明亮无划痕，耐腐蚀、易清洗、无泄露。内胆为相同的PVC塑料板材，耐温60度。各种辅助配件设施同样为耐腐蚀型，结构设计合理。

超大的箱门材料为钢化玻璃，耐腐蚀硅橡胶密封，同样耐腐蚀、易清洗、无泄露。在试验过程中可以从外部清楚地观察到室内的试验状况而不影响试验结果。箱门与箱体采用耐腐硅橡胶密封，防止二氧化硫（硫化氢）外溢，从而影响试验结果和腐蚀室内其它设备，甚至可能对试验操作人员造成的伤害。

箱体加热升温快，温湿度分布均匀。样品架按国家标准设计，也可采用挂钩方式。二氧化硫气体从钢瓶出来后经过减压，再经特制的二氧化硫计量桶计量出所需要的体积，再进入箱体底部的分流管道，均匀地与箱体内的湿空气相混合，逐渐对样品进行腐蚀。

设备控制系统设计于箱体右侧，操作简单。特设的二氧化硫气体过滤装置能够在试验结束之后快速有效地将箱体内残余的二氧化硫（硫化氢）气体过滤，余气不会对大气造成污染，操作方便.

三、试验箱结构

本二氧化硫腐蚀试验箱外形设计美观，结构合理，线条平滑、自然流畅。箱体外壳材料选用进口PVC塑料板材，外表光洁明亮无划痕，耐腐蚀、易清洗、无泄露。各种辅助配件设施同样为耐腐蚀型，结构设计合理。

超大的箱门材料为钢化玻璃，耐腐蚀硅橡胶密封，同样耐腐蚀、易清洗、无泄露。在试验过程中可以从外部清楚地观察到室内的试验状况而不影响试验结果。并保证二氧化硫气体不会泄露，从而影响试验结果和腐蚀室内其它设备，甚至可能对试验操作人员造成的伤害。

设备参照德国进口的二氧化硫试验箱设计生产。设备的温度控制采用进口温度仪表。试验时，设备按300升箱体体积内部加入2升的水，样品安放在特制的样品架上。开机后导入2升的二氧化硫气体，40℃加热8小时，设备自动停止加热，并开始往外排废，废气经过特殊材料过滤之后排出室外。之后是16个小时的暴露期，如此循环。设备二氧化硫进气通过特制的二氧化硫计量桶计量出需要的量后，再将气体导入箱内进行试验。二氧化硫气体由二氧化硫专用减压阀减压，输气阀门打开后气体通过耐腐蚀聚四氟管进入设备特制的二氧化硫计量筒计量出300升/2升的气体，之后再通过打开另一个阀门将计量的气体输入箱体，合理导引后均匀地扩散对产品进行试验，操作简单。计量量程经过校正，计量准确。

设备控制系统设计于箱体右侧，操作简单。特设的二氧化硫气体过滤装置能够快速有效地将箱体内残余的二氧化硫气体过滤，气体先进入氢氧化钙中产生中和反应，再进入活性炭过滤器，经吸附后排出，余气不会对大气造成污染，操作方便，实用。箱体加热采用钛金属加热管，300升/2升的水底部水槽加热，升温快，温湿度分布均匀，湿度接近100％。样品架特殊设计。

四、控制系统

1. 温湿度控制仪：日本进口“岛电"、 “富士",韩国进口“三元"数显温控仪，控制、平稳，长期运转不漂移。

2. 传感器：PT100测试传感器

3. 时间继电器：1s～9999h、m、s可调；

4. 执行元器件：施耐德交流接触器，小型继电器，固态继电器

五、保护系统

整体设备超温、缺水、风机过热保护、整体设备欠相/逆相、整体设备定时，其它还有漏电、运行指示，故障报警后自动停机等保护。

六、随机资料

设备的合格证、保修卡、装箱单、设备使用说明书、仪表和个电器使用说明书、设备电气原理图、随机零配件、易损件备件等

七、交 货 说 明
