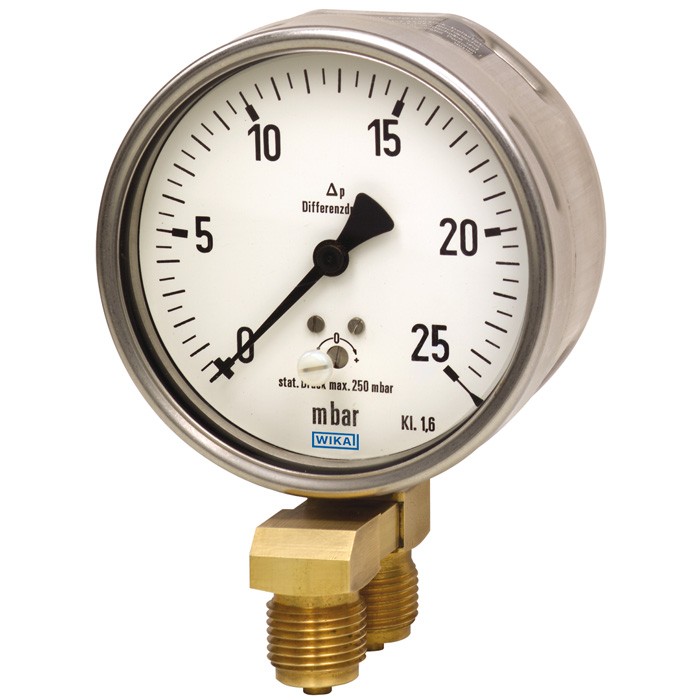

适用于低差压（最小量为0... 0.25 kPa）测量，铜合金或不锈钢材质

应用

• 可测量非常低的差压，用于干燥、清洁以及不含油和润滑脂的气体介质
• 736.11型亦可用于侵蚀性介质和环境
• 通风和采暖系统中的过滤器监测
• 过压和无尘室中的过滤器监测
• 压差控制的通风机和鼓风机的压力监测

功能特性

• 差压测量范围：0 … 0.25 kPa
• 标准型指针可从正面校正零点
• 防护等级高达IP 66
• 不锈钢外壳和压力测量元件

描述

设计
可测量非常低的差压，DT - GM 87 10 226

标准尺寸 (mm)
716.11型：NS 63、100和160
736.11型：NS 100和160

精度等级
1.6

量程范围
716.11型：
NS 63：0 ... 1.6至0 ... 40 kPa
NS 100：0 ... 1至0 ... 25 kPa
NS 160：0 ... 0.6至0 ... 25 kPa

736.11型：
NS 100：0 ... 1.6至0 ... 25 kPa
NS 160：0 ... 0.16至0 ... 25 kPa

或所有其他同等负压量程或正压和负压联程

压力限值
静压：满量程值
动压：0.9 x 满量程值

过压安全
满量程值

最大工作压力（静压）
NS 63：40 kPa
NS 100和160：25 kPa

允许温度
环境温度：-20 … +60℃
介质温度：最大为+70℃

温度影响
当测量系统的温度在参考温度 (+20℃) 附近波动时，最大变化为量程的±0.5 %/10 K

防护等级
IP 66，符合EN 60529 / lEC 60529标准
