一、装置介绍

Vtest-443II型本质安全燃油加油机全自动检定装置是国家质检总局科技计划项目《燃油加油机自动检定装置的研究》（项目编号：2011QK189）研究成果的**代产品，该项目获得授权发明专利2项，实用新型授权专利2项，来自北京、上海、辽宁等计量院的专家一致认为该项目研究成果的综合水平达到了国内**水平。

二、主要性能特点

（1）装置在每一个标准金属量器上配置一台防爆等级为本安型的加油机自动检定仪，该自动检定仪内置中央处理器，智能判断加油卸油过程、自动采集油枪出口温度、标准量器内温度、液位传感器高度、自动计算实时加油体积量、游标卡尺高度、修正前后的体积和流量等参数，自动判定检定结果是否合格。

（2）通过该主机完成辖区加油站、加油机、加油枪的数据库管理，方便快捷调出所需要检定的加油枪，自动完成加油机自动检定的数据采集、记录及处理，并生成检定记录文件保存在主机中，可生成符合JJG443—2015燃油加油机检定规程要求的加油机检定原始记录，并可根据需要查看整个检定过程温度变化的曲线，更好的分析加油机的性能。

（3）装置支持WI-FI或433Mhz的无线通讯（其中选用433Mhz无线通讯可在几百米外用笔记本电脑进行自动检定，选用WI-FI通讯可支持几十米距离）。自动检定软件系统实现温度、液位实时采集的自动检定过程，自动生成检定记录、检定证书，保存历年检定数据，实现加油站数据库管理功能。该装置可减轻检定人员繁琐的数据读取、记录和数据处理、证书制作等的劳动强度，缩短检定时间，提高检定效率，避免人员读数误差，解决温度、流量测量困难的问题，提高检定数据的准确性和可靠性，保证了检定质量。

（4）装置通过***仪器仪表防爆安全监督检验站防爆认证（防爆合格证证号：CNEx18.5371；产品名称：本质安全燃油加油机全自动检定装置；型号规格：Vtest-443II；防爆标志：Ex db IIB T4 Gb）。装置所接传感器均达到本质安全，接线电缆只需要本安电缆，不需采用防爆管连接，整套装置更加轻便、灵活。

三、主要技术指标

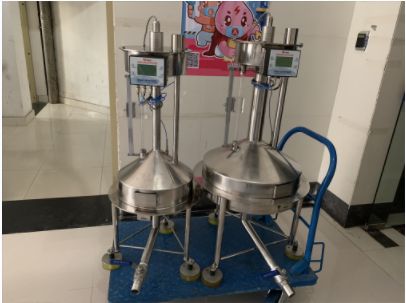

（1）20L标准金属量器，准确度：优于±0.05%；材料：304不锈钢；配有独立的导油管，以减少加油过程的气泡产生；配置溢油罩，液位传感器固定在溢油罩上；配置2处M10*1温度传感器安装位置；配置一台防爆等级为本安型的加油机自动检定仪。

（2）50L标准金属量器，准确度：优于±0.05%；材料：304不锈钢；配有独立的导油管，以减少加油过程的气泡产生；配置溢油罩，液位传感器固定在溢油罩上；配置2处M10*1温度传感器安装位置；配置一台防爆等级为本安型的加油机自动检定仪。

（3）本安型加油机自动检定仪，内置AD可测量显示2通道四线制PT100温度传感器温度数据，测量范围：-25℃～+55℃；分辨率：0.01℃；最大允许误差：±0.1℃；显示1通道液位传感器液位参数，采集数字信号，无转化误差。内置中央处理器，智能判断加油卸油过程、自动采集油枪出口温度、标准量器内温度、液位传感器高度、自动计算实时加油体积量、游标卡尺高度、修正前后的体积和流量等参数，自动判定检定结果是否合格。

（4）液位传感器技术要求：采用磁致伸缩液位传感器，通过本安防爆认证，输出RS485通讯信号，9V～12V DC供电，有效行程大于500mm，线性误差≤0.02%F.S，分辨率0.01mm。

（5）温度传感器技术指标：A级四线制PT100铂电阻；直径小于φ5mm，确保温度测量响应速度及准确度；温度传感器引线要求：四线制，铁氟龙镀银导线，镀银屏蔽，长度1m，加不锈钢弹簧。

（6）流量计量技术指标：采用加油中段测量方式，准确可靠，无需秒表即可完成流量的自动计算。

（7）装置所接传感器均达到本质安全，接线电缆只需要本安电缆，不需要防爆管连接，提供与装置名称相符的防爆合格证书。

（8）自动检定装置与笔记本电脑之间可支持Wi-Fi和433Mhz的无线通讯，其中选用433Mhz无线通讯可在几百米外用笔记本电脑进行自动检定，选用Wi-Fi通讯可支持几十米距离。

（9）内置电池供电，并支持使用车载充电及外供电。

（10）加油机自动检定系统成套软件（系统软件终生免费升级），实现加油机枪口温度、标准器内温度、体积和流量等参数的自动采集，计算检定结果，生成检定记录、检定证书，保存历年检定数据等数据库管理功能，历年检定结果统计分析表报等功能。

（11）另外可根据车型配备储油箱，回油装置。

（12）笔记本电脑（预算正版操作系统，便携轻薄，处理器I5及以上CPU，内存容量4G及以上，硬盘容量500G及以上，配备电脑包等）；
