特点和应用方向

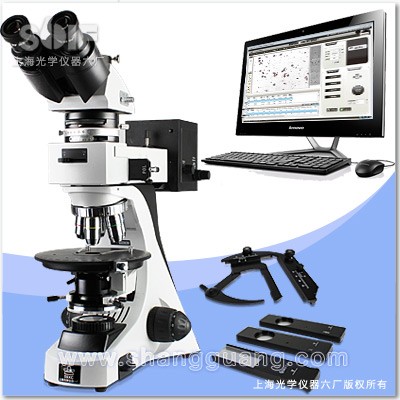

TH-150型炭黑分析仪，是结合偏光显微镜和熔点加热台，配备炭黑分析软件研发而出的一款利用显微图像法测量聚烯烃管材、管件和混配料中颜料或炭黑分散性的一款专用设备，此炭黑分析软件是我厂新开发的高性价比，具有高分辨率、高精度、高清晰度等特点。软件采用数字摄像头对图像进行采集。它具有先进的电脑测量系统，界面简洁，操作方便，通过点击分析按钮就可以自动得出图像里的任意颗粒的数据，测量方便，减少了人为误差，大大提高了测量精度，可使企业质量控制的更准确，提高企业质量管理水平和对外形象，是企业对产品质量监控的有效工具。这些行业包括：研究所，大学实验室及厂家实验室。
■软件特点：
*本系统符合GB/T 18251-2000中华人民共和国国家技术规范标准。
*本系统对聚烯烃管材、管件和混配料中颜料或炭黑分散的检定显微图像分析。
*本系统可开具计量证书，保证测量系统的精确度和有效度。

产品参数

仪器参数：

一、偏光显微镜

1.目镜

广视场目镜10×/22mm

网格目镜10×/20mm

十字目镜10×/20mm

分划目镜10×/20mm

2.无限远平场消色无应力物镜

放大倍数：4X、10X、20X、40X、60X

数值孔径(NA):0.10、0.25、0.40、0.65、0.85

工作距离(mm): 37.5、7.31、8.71、0.66、0.26

3.总放大倍数：40×、100×、200×、400×、600×

4.转换器：四孔可调中心

5.旋转平台

平台尺寸：Φ172mm

移动范围：360°

6.聚光镜：N. A.1.30摇摆式阿贝聚光镜带可变光栏

7.滤色片：插板式滤色片（绿、蓝、中性）

8.补色器：石膏λ片，云母1/4λ片、石英楔子

9.调焦：粗、微动同轴调焦，采用齿轮齿条传动机构 微动格 值0.002mm

10.光源

上照明：卤素灯12V/30W， AC85V-230V, 亮度可调节

下照明：卤素灯12V/30W， AC85V-230V, 亮度可调节

二、熔点仪

1.输入电源：交流220V ±10﹪ 45-60HZ
2.热台加热工作电源：直流24V 1.5A
3.攻 耗： 75W
4.温度范围： 室温—400℃
5.热台外体最高温度：当热体400℃；室温25℃时≤70℃
6.热体最大载物重量：200克
7.工作方式：连续
8.测量精度：全范围≤±0.3﹪
9.系统波动度：±1℃
10.最大升温速度（MAX位）：室温—100℃≤40秒
11.可设置最慢升温速度： 36秒/℃，达400℃时间：4小时
12.可设置升温速度范围： MAX—36秒/℃
13.即刻恒温响应时间： ≤0.01秒
14.工作台外形尺寸：Φ110mm ，厚度：12mm
15.工作台工作面尺寸：Φ30mm分别有透射光和反射光两种
16.重 量： 7.6Kg
17.外包装尺寸： 360×215×365mm

成套件

仪器成套性：

1.偏光显微镜：1台

2.观察镜筒：1只

3.无限远平场消色无应力物镜：4×、10×、20×、40×、60× ：各1只

无限远平场消色差无应力金相物镜：40×、60×：各1只

4.10X目镜：2只

5.10X分划、十字、网格目镜：各1只

6.石膏λ试片：1件

7.云母 1/4λ试片：1件

8.石英楔子：1件

9.0.01 毫米测微尺：1片

10.蓝色滤色片：1片

11.调节手柄：2只

12.垂直照明：1套

13.备用灯泡：2只

14.偏光熔点热台：1台

15.适配镜0.5X：1只

16.数字摄像头YH-3001：1只

17.炭黑分析软件：1套

18.测微尺C1：1块
