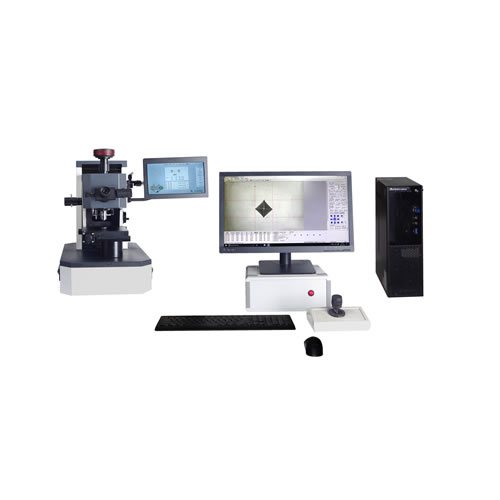

JMHVS-1000-XY奥龙芯半自动精密显微硬度计

您好，欢迎来到机械设备网！ [登录] [免费注册]

首页

型号:	JMHVS-1000-XY
产地:	上海
仪器种类:	显微硬度计

索取资料及报价

产品介绍

产品介绍

“奥龙芯”半自动维氏硬度图像测量系统，集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种**专业技术，通过计算机主机实现对显微维氏硬度计和自动载物台的控制，并将硬度压痕数字化成像在计算机屏幕上，再通过自动读数、手动读数等手段，准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统，突破了传统硬度的测试方式，实现了全自动、高精度、高重复性的硬度测试，是材料分析的重要设备。

功能介绍

●XY样品移动控制:系统支持XY电动移动样品台；包括手动控制、电动控制（摇杆控制）和自动控制（软件控制）。X-Y方向可同步移动。电动控制采用三维摇杆操控，采用人体工学原理、简单方便、随心所欲

软件操控和加载模式

●定位移动加载：物台直接移动到软件设定位置并加载

●定点移动加载：选择试样上任一点，移动到压头下方并加载

●定向移动加载：鼠标点击控制载物台进行八个方向任意移动，移动步距可设置并加载

●任意位置加载：鼠标拖拽载物台向任意方向移动，便于用户浏览试样表面情况；并可在任意位置，设置加载点

●变速移动：平台移动时，共有五档速度可选

●其他功能：原点位置任意设置、自动复位、机械限位等多种专业功能，满足各种需求

●全自动运行：系统按设定的路径多点自动移动、自动转塔、自动加载、自动测量,并自动绘制硬化曲线

●硬度值转换、修正、有效验证: 系统可将测得的显微维氏硬度值转换成其它硬度值如HB、HR等；可对样品测量值进行有效验证

技术参数

型号	JMHVS-1000-XY
试验力	10gf、25gf、50gf、100gf、200gf、300gf、500gf、1kgf
试验力	0.098N、0.245N、0.49N、0.98N、1.96N、2.94N、4.9N、9.8N
执行标准	GBT4340，ISO 6507,ASTM_E92
试验力施加方法	自动（加荷、保荷、卸荷）
XY样品台和移动控制	系统提供XY电动移动样品台控制： 1.XY行程:50mm*50mm台面尺寸:200mmX180mm,位移重复精度< 2um；XY位移分辨率可达2um； 2.XY移动速度均可调 3.可点击鼠标控制移动，或通过输入移动距离等移动 4.可用摇杆控制XY移动，位置及时反馈。
加载模式和路径设置	多种方式保证用户在样品摆放位置不垂直或水平时，仍然获得满意的测量结果。两点方式：在样品图像上任意点击两点，即可指定物台的移动方向；法线方式：选择相切于试样边缘的法线作为物台的移动方向；角平分线：通过角度的选择，以其平分线方向作为样品移动方向；任意点方式：移动平台置任意位置，添加加载点，而后一次加载、测量。任意点加载：在平台任意位置双击，平台自动将该点移动到压头视场中心，加载、测量。路径调整：对于选定的路径，可以进行水平镜向、垂直镜向、90度、180度、任意角度旋转、位置平移等多种操作。
全自动测量	按设定的加载路径逐点自动加载、自动测量压痕计算硬度值,并绘制硬化曲线；
摄像头和标定管理	1.300万像素 USB2.0 CMOS 专用于显微镜测量摄像头 2.可用硬度标定块或标定尺两种方法标定摄像头 3.为了提高测量准确度，可对不同试验力分别标定，系统自动载入
硬度值转换、修正	硬度转换：测得的维氏硬度值可转换到美标、国标、或德标的其它硬度值如HB、HR等；
数据统计	自动计算硬度的平均值、方差等统计值
测量算法	1.的自动读数技术――的自动读数技术，不仅可以得到亚像素、高精度、高重复性的结果，而且适用于一般的压痕图像甚至包括有少量锈蚀、划痕、光线不匀、浅腐蚀的图像，测量速度极快； 2.独特的手动点取、自动寻点技术――用户可以在压痕四个顶点附近，大致点取，系统自动判别***顶点位置，直接读数；即满足一般用户的习惯，又大大降低用户的劳动强度； 3.一般的手动测量方法――包括4顶点测量、2对角测量等。4顶点测量时，可按任意顺序点取4个顶点，方便用户。
硬化曲线	自动绘制硬化曲线
数据储存	原始测量数据和图像等可保存于文档供以后调出打出报告；一个文件保存一个测量的所有数据
测试报告	自动生成WORD或EXCEL文档报表；报表格式可定制；标准格式包括每单个测量点硬度值、统计值、压痕图像、和硬化曲线等
努氏硬度	可设置为努氏硬度测量
最小测试单位	0.01μm
硬度测试范围	5-3000HV
试验力施加方法	自动（加荷、保荷、卸荷）
测试显微镜放大倍率	100X（测试）
测试显微镜放大倍率	400X（观察）
压头与物镜切换	自动
转换标尺	HR\HB\HV
试验力保荷时间	5-60s
X-Y试台	尺寸：100100mm 最大移动：2525mm
试件最大高度	180mm
压头中心到机体距离	110mm
电源	AC220V±5%，50-60Hz
外形尺寸（长宽高）	490350540mm
机器净重	约60kg

标准配置

名称	数量	名称	数量
砝码轴	1根	砝码	6只
十字试台	1只	薄片夹持台	1只
平口夹持台	1只	细丝加持台	1只
螺丝刀	2把	水平调节螺钉	4只
10x测微目镜	1只	显微硬度块	2块
备用灯泡（6V/12W)	2只	备用保险丝	2只
水平仪	1只	产品合格证	1份
产品使用说明书	1份

软件配置

名称	数量	名称	数量
XY电动平台	1只	加密狗	1只
电源线	1根	两维平台控制箱	1只
XY连接线	1套	USB连接线	1根
300万专用摄像头	1只	软件安装光盘	1片
