产品型号

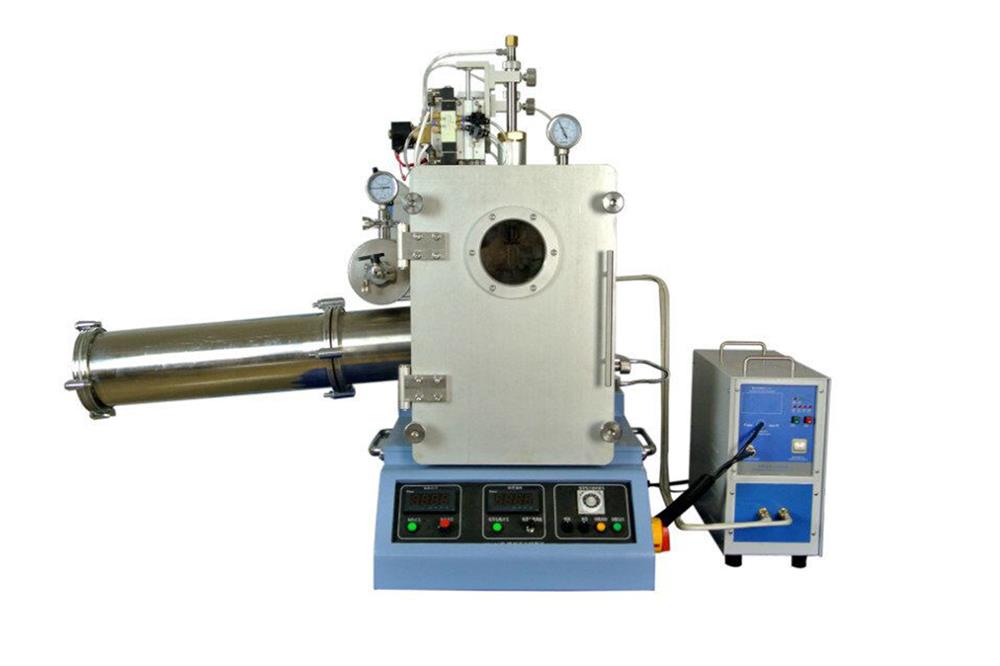

VTC-200S桌面型真空金属甩带炉

主要特点

1、7KW，15KW或20KW的感应电源可配置，用于熔化不同熔点的金属材料，其最大熔炼量为20g

2、铜轮直径为200mm,最大转速（线速度）：31m/s

3、带有真空铸造系统可用于金属铸造

4、设备尺寸较小，可节省空间

技术参数

电源需求

7KW感应加热电源：

1、输入电压: 208 - 240VAC,单相, 50/60Hz

2、输入电流: 34 A (需要40A的空气开关)

3、频率: 30 - 80 kHz

15KW感应加热电源：

1、输入电压: 380VAC, 三相, 50/60Hz

2、输入电流: 42 A (需要50A的空气开关)

3、频率: 30 - 80 kHz

20KW感应加热电源：

1、输入电压: 380VAC, 三相, 50/60Hz

2、输入电流: 5-60 A (需要80A的空气开关)

3、频率: 80 - 200 kHz

控制系统

1、可通过控制面板对各参数进行调控，包括：温度和感应加热功率控制，铜辊旋转开/关及调速、机械/涡轮泵开/关、进气卸气开/关、甩带开/关。

真空腔体

1、不锈钢真空腔体尺寸：300×300×480mm (W×D×H)

2、铰链式前门设置有φ120mm石英观察窗口并配备有照明装置，更为直观清晰的观察实验过程

3、真空度可达5 x10 E-2 torr （机械泵） 5 x10 E-5 torr （分子泵）

感应电源

1、请选择合适的感应电源

7KW感应电源，频率30-80KHz

15KW感应电源，频率30-80KHz

20KW高频感应电源，80-200KHz

最大可放入样品量20g,注意：对于材料熔点>1200℃，建议采用20KW或更高功率的感应电源

2、最高温度：1800℃

3、温度控制系统（可选）

4、可采用热电偶插入坩埚内部，测量其温度

注意：感应电源需要水冷却，建议采用本公司KJ-6200型水冷机

气压调节 & 电磁阀

1、PID气压调节阀，可精密控制驱动金属液体喷出气压

2、电磁阀可控制真空泵与腔体的通断，不用手动调节抽气阀

坩埚

1、标配中包含10个标准石英（两种喷嘴规格：φ1mm圆孔喷嘴和10mm L*1mm W 扁平喷嘴）

2、可选购BN坩埚

甩带铜辊

1、铜辊尺寸：φ200mm*40mm W（不带水冷）

2、铜辊转速：0-3000rpm

3、铜辊线速速：0-31m/s可调（最大转速为2850rpm）

4、最大甩带宽度：10mm(要更具坩埚喷嘴大小）

喷注装置

1、设备中安装有一喷注系统

产品规格

尺寸：1240 L x 680 W x 1050 H,mm
