产品型号

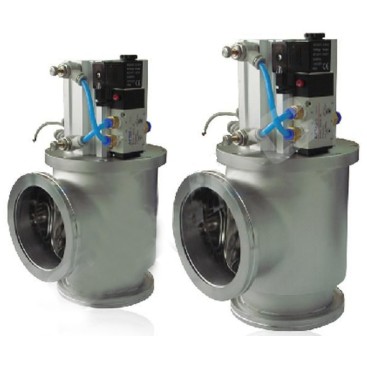

高真空翻板阀

主要用途

此系列阀门分为手动、气动和电动三种驱动方式，在结构上设计合理，外形上美观，并具有动作平稳、体积小、使用可靠、密封性能好和寿命长等优点，是真空设备**阀门之一。

主要特点

标准化、模块化设计，易于更换及维修；

执行行程小，开闭时间短，阀门高度低；

开启时阀板翻转90°，通导能力大； 阀体采用不锈钢内焊，漏率小。

主要参数

适用范围：1×10-5Pa～1×105Pa；（氟橡胶）

1×10^-6Pa～1.2×10⁵Pa；（波纹管）

打开时阀针上的压差：≤3×10⁴Pa任意方向（DN200气动），

≤1×10⁵Pa任意方向（其它）；

阀体和阀座漏率：<1.3×10^-7Pa·L·s^-1

**保养循环次数：200，000次；

阀体烘烤温度：≤150℃；

气动阀门开关：0.4～0.7MPa；（压缩空气）；

安装位置：

气动驱动：任意（DN≤160）；密封面朝向真空（DN＞160）；

电磁驱动：任意（波纹管密封）；密封面朝向真空（氟胶圈密封）；

电源：

气动驱动：交流220V 50Hz，6W或直流24V，3W；

（除上述规格，特殊规格可定做）；

阀门开启或关闭时间

-气动驱动： ≤1s；

阀门位置指示

-气动驱动：带有启闭位置指示开关（磁性开关）

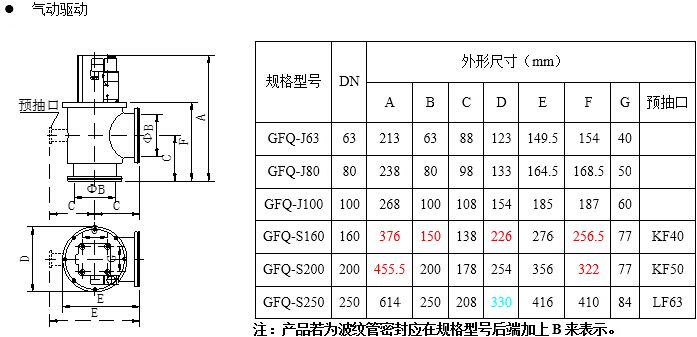

规格

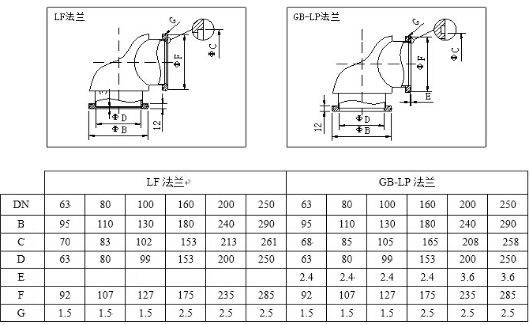

法兰尺寸

订货信息

注：1. 表格中1表示轴封为波纹管密封，2表示轴封为氟胶圈密封。

2. 手动和电动两种驱动方式可以订做，请在订货时注明。

3. 订货格式见订货信息页。

产品型号

大型高真空翻板阀

主要用途

此系列阀门为气动驱动方式，在结构上设计合理，外形上美观，并具有动作平稳、体积小、使用可靠、密封性能好和寿命长等优点，是真空设备**阀门之一。阀门以压缩空气为动力，执行气缸通过机构与阀板连接，而带动阀板开启及关闭动作。阀门的介质为空气及非腐蚀性气体。

主要特点

标准化、模块化设计，易于更换及维修；

执行行程小，开闭时间短，阀门高度低；

开启时阀板翻转90°，通导能力大；

阀体采用不锈钢材料。

主要参数

适用范围：5.3×10^-5Pa～1.2×10⁵Pa；（氟橡胶）

5.3×10^-6Pa～1.2×10⁵Pa；（波纹管）

打开时阀针上的压差：≤5×10³Pa任意方向；

阀体和阀座漏率：<1.3×10^-7Pa·L·s^-1

**保养循环次数：100，000次；

阀体烘烤温度：≤150℃；

气动阀门开关：

0.5～0.7MPa；（压缩空气）；

安装位置：密封面朝向真空；

电源：气动驱动：交流220V 50Hz，6W或直流24V，3W；（除上述规格，特殊规格可定做）；

阀门开启或关闭时间：≤4s；

阀门位置指示

-气动驱动：带有启闭位置指示开关（磁性开关）；

规格尺寸

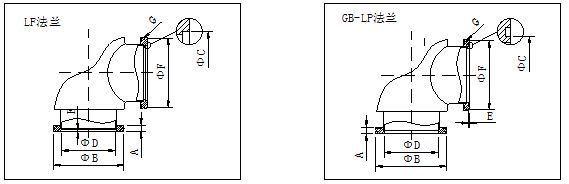

法兰尺寸
