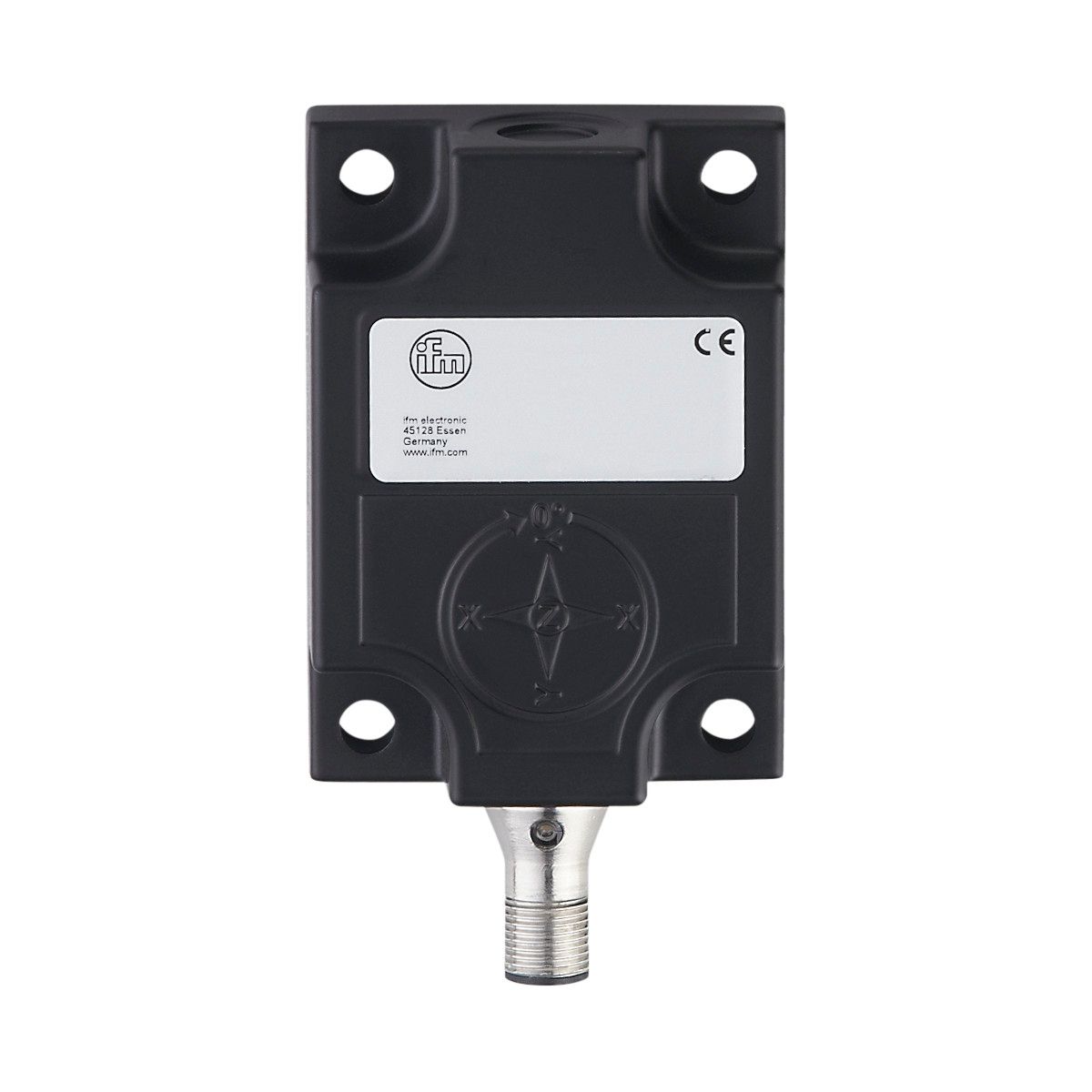

倾角传感器JD1311
产品名称 倾角传感器INC-M1M360J-1-KG/US-V
产品介绍
- 融合加速度传感器和陀螺仪（IMU）
- 补偿外部加速度
- 高动态测量精度
- 紧凑坚固的外壳
技术参数： | 产品特征 |
|---|
| 测量轴数量 | 1; (Z) | | 尺寸 [mm] | 27 x 59 x 105.3 | | 倾角测量 |
|---|
| 角度范围 [°] | 0...360 | | 应用 |
|---|
| 应用 | 在动态应用中精确测量倾角 | | 电气数据 |
|---|
| 工作电压 [V] | 9...30 DC | | 电流损耗 [mA] | < 65; (9 ... 30 V DC) | | 绝缘电阻最小值 [MΩ] | 100; (500 V DC) | | 防护等级 | III | | 反相保护 | 有 | | 反相保护 | 有 | | 测量/设定范围 |
|---|
| 测量原理 | 微机电系统电容式; (振动传感器 ; 陀螺仪) | | 测量轴数量 | 1; (Z) | | 倾角测量 |
|---|
| 角度范围 [°] | 0...360 | | 测量范围加速度 [g] | ± 4 | | 汽车横摆率测量范围 [°/s] | ± 500 | | 精度/偏差 |
|---|
| 迟滞 [°] | ≤ ± 0,05 | | 重复精度 [°] | ± 0,05 | | 分辨率 [°] | 0.01 | | 温度系数 [1/K] | ≤ ± 0,008° | | 动态测量 |
|---|
| 精确度 [°] | ± 0,5 | | 静态测量 |
|---|
| 精确度 [°] | ± 0,3 | | 接口 |
|---|
| 通信接口 | CAN | | CAN接口数 | 1 | | 协议 | SAE J1939 | | 出厂设置 | | 波特率: 250 kBit/s | | 设备地址（ECU）: 25 |
| | 工作条件 |
|---|
| 环境温度 [°C] | -40...85 | | 存储温度 [°C] | -40...85 | | 外壳防护等级 | IP 67; IP 68; IP 69K | | 认证/测试 |
|---|
| EMC电磁兼容 | | DIN EN 61000-6-2 | | | DIN EN 61000-6-4 | |
| | 抗冲击 | | | 抗震 | | | MTTF [年] | 260 | | 机械技术数据 |
|---|
| 重量 [g] | 198.7 | | 尺寸 [mm] | 27 x 59 x 105.3 | | 原材料 | 外壳: 模压铸铝 黑色; 全密封结构: 聚氨酯树脂 | | 显示器/操作件 |
|---|
| 显示 | | 运作模式 | 1 x LED, 绿色 | | 故障 | 1 x LED, 红色 |
| | 附件 |
|---|
| 供货范围 | | | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 - CAN-In |
|---|
| 接插件: 1 x M12 |
| |
