超声波传感器UGT214
产品名称 超声波传感器UGC01200EOKG/IO-Link/US
产品介绍
- 适合在空间受限情况下使用的极省空间外壳
- 输出功能常开/常闭可编程
- 不受物体颜色、透明度或表面特征影响的非接触式检测
- 指示开关状态和回波的清晰可见 LED
技术参数： | 产品特征 |
|---|
| 电气设计 | PNP | | 输出功能 | 常开/常闭; (可设定参数) | | 感应距离 [mm] | 80...1200; (目标物体: 200 x 200 mm) | | 通信接口 | IO-Link | | 外壳 | 螺纹结构 | | 尺寸 [mm] | M18 x 1 / L = 60.5 | | 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC; (符合cULus - Class 2标准) | | 电流损耗 [mA] | < 35 | | 防护等级 | III | | 反相保护 | 有 | | 开机延迟时间 [s] | < 0.3 | | 转换频率 [kHz] | 200 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 1 | | 输入 |
|---|
| 同步输入 | 否 | | 多路输入 | 否 | | 输出 |
|---|
| 输出数量 | 1 | | 电气设计 | PNP | | 数字输出数量 | 1 | | 输出功能 | 常开/常闭; (可设定参数) | | 开关量输出DC电压降最大值 [V] | 2.2 | | 开关量输出DC的持续电流负载 [mA] | 100 | | 开关频率DC [Hz] | 3 | | 短路保护 | 有 | | 过载保护 | 有 | | 监控范围 |
|---|
| 感应距离 [mm] | 80...1200; (目标物体: 200 x 200 mm) | | 盲区 [mm] | 80 | | 圆柱形孔径角 [°] | 14; (±2) | | 90°角度传感器/目标的偏差最大值 [°] | ± 4 | | 精度/偏差 |
|---|
| 温度补偿 | 有 | | 迟滞 [%] | < 1 | | 开关点偏移 [%] | -2...2 | | 注释 | 预热时间20分钟后达到指示值。 | | 重复精度 | <0,7 % | | 分辨率 [mm] | 1 | | 软件/编程 |
|---|
| 参数设定 | 迟滞/窗口; **个开关点; ON延迟和关断延时; 开启操作; Teach示教功能; 亮通和暗通模式 | | 接口 |
|---|
| 通信接口 | IO-Link | | 传递类型 | COM2 (38,4 kBaud) | | IO-Link revision | 1.1 | | SDCI标准 | IEC 61131-9 | | 外形 | Smart Sensor: Device Identification; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Process Data Variable; Device Diagnosis; Teach Channel | | SIO模式 | 有 | | 必需的mater port type | A | | 处理周期最小值 [ms] | 16 | | IO-Link过程数据（周期性） | | | IO-Link功能（非周期性） | 应用特定标签; 运行小时数计数器 | | 支持的DeviceID | | | 注释 | | | 工作条件 |
|---|
| 环境温度 [℃] | -20...70 | | 存储温度 [℃] | -30...80 | | 外壳防护等级 | IP 67 | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | | EN 61000-4-3 HF电磁场辐射 | 3 V/m | | EN 61000-4-4 Burst | 2 kV | | EN 61000-4-6 射频场感应的传导抗扰度 | 3 V | | EN 55011 | 等级A |
| | 抗振强度 | | EN 60068-2-6 Fc | (10-55) Hz 1毫米的幅度，振荡时间5分钟，每轴共振时30分钟或55赫兹 |
| | 抗冲击 | | EN 60068-2-27 Ea | 30 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击 |
| | MTTF [年] | 231 | | UL认证 | | Ta | -20...70 ℃ | | 电源 | Class 2 | | 文件数量UL | E174191 |
| | 机械技术数据 |
|---|
| 重量 [g] | 57 | | 外壳 | 螺纹结构 | | 尺寸 [mm] | M18 x 1 / L = 60.5 | | 螺纹代号 | M18 x 1 | | 原材料 | PBT; PA; 环氧玻璃陶瓷 | | 拧紧扭矩 [Nm] | 1 | | 显示器/操作件 |
|---|
| 显示 | | 开关状态 | 1 x LED, 黄色 | | 回声 | 1 x LED, 绿色 |
| | 附件 |
|---|
| 供货范围 | | | 注释 |
|---|
| 注释 | | | 包装单位 | 1 件 | | 电气连接 |
|---|

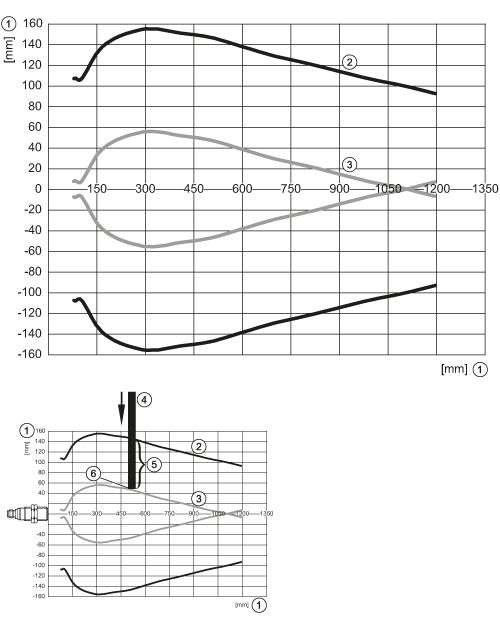

| 接口 | 接插件: 1 x M12 | | 图表 |
|---|
|
| 1: | 距离 |
|---|
| 2: | 监控范围 |
|---|
| 3: | 开启/关闭图 |
|---|
| 4: | 目标物体 200 x 200 mm |
|---|
| 5: | 目标50％在检测区域 |
|---|
| 6: | 开关点 |
|---|
|
|---|
| 产品认证 |
|---|
| CE认证 | √ | | EAC认证 | √ | | CUL认证 | √ | | IOLINK认证 | √ |
| |
