一、HQS汽水混合器 概述

HQS汽水混合器是一种装设于管道上直接式加热设备，具有热效率高、噪声低、安装简单、不占空间等特点，广泛应用于采暖、空调、化工用水加热系统。

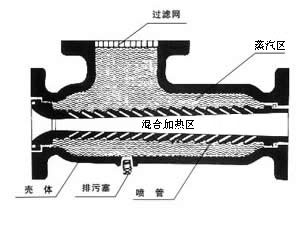

HQS汽水混合器结构如图所示，核心部件为拉法尔喷管，从喉口喷入的水流与从斜孔喷入的蒸汽充分混合后流出，生产热水。蒸汽和水在高速流动中混合，无噪音、无振动。

二、HQS汽水混合器 外型尺寸

型号尾注：G表示碳钢材质，C表示不锈钢材质。

型号尾注举例：HQS-125-30G 表示材质为碳钢。

三、HQS汽水混合器 选型参考

HQS汽水混合器可用于空调采暖、卫生热水的加热系统，根据实际水流量的蒸汽耗量选用加热器。

1、混合器未通入蒸汽时，额定流量下，水头损失为5mH2O，通入蒸汽后，水头损失可按1mH2O考虑;

2、蒸汽压力大于水压0.05MPa以上；

3、混合器用于生活热水系统时应设置中间水箱，不能直接进入淋浴器，防止意外事故发生；

4、混合器适宜安装在水泵的吸水侧。

HQS汽水混合器蒸汽喷入量表

HQS汽水混合器蒸汽喷入量换算系数表

四、HQS汽水混合器 安装与使用

1．混合器可水平安装，也可以竖直向上安装，蒸汽入口应向上或水平；

2．混合器前后装设阀门、压力表及温度计，以便于观察和调节加热器工作状况；

3．混合器启动时，应先通水，再通汽；停机时，先关断汽源，再断水。

五、HQS汽水混合器 应用示例
