SXC-X8A1脉冲控制仪

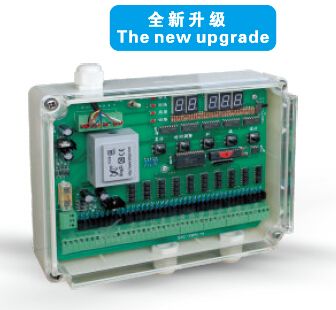

SXC-X8A1脉冲控制仪图片
品牌:协昌
产地:苏州


产品介绍

SXC-X8A1脉冲控制仪概述

脉冲控制仪是脉冲袋式除尘器进行脉冲喷吹清灰的电子控制器。脉冲控制仪质量的高低反映了袋式除尘器的装备水平。脉冲控制仪每次输出一位的驱动电压,一个驱动电压持续时间,称为脉冲宽度(脉宽);相邻两个输出驱动电压之间的间隔时间,称为脉冲间隔(间隔);控制仪完成对所有位的电磁阀驱动输出所需要的时间,称为脉冲周期,两个脉冲周期之间的停顿时间,称为循环间隔周期(周期)。我公司依靠先进的生产技术、以顾客为中心的理念,不断地研究开发,在原有产品的基础上不断改进,进而推出了X8A1改进型在线脉冲控制仪。SXC-X8A1-(1-120)型采用挂式透明PC壳,外型美观,防尘性能好,安装方便。面板上设有数字显示,能依次显示电磁脉冲阀工作顺序,可根据清灰要求,调整脉冲宽度、脉冲间隔和循环间隔周期,控制电磁阀的开启和关闭,对除尘器实行定时清灰。同时设有压差控制仪输入接点,接上差压控制仪和差压变送器后,可以定差压清灰。为方便用户自由组合所控制的电磁脉冲阀的个数,采用扩展输出模块,可随意增加或减少控制数量。

脉冲控制仪技术参数和指标

脉冲控制仪额定输入电压AC220V(±10%)50HZ/60HZ
脉冲控制仪额定输出电压DC24V/AC220V(或其他订制规格)
脉冲控制仪额定输出电流1A
脉冲控制仪耗电≤8W
脉冲控制仪输出脉冲宽度调节范围0.02-2.55 S
脉冲控制仪输出脉冲间隔调节范围1-255 S
周期(全部脉冲阀循环一次后到下一循环的时间间隔)1-255 Min
脉冲控制仪制电磁脉冲阀的个数1-120
脉冲控制仪控制方式定时/定压差
脉冲控制仪差压控制输入信号差压显示仪和差压变送器
脉冲控制仪使用环境工作温度-20℃ ~+50℃;空气相对湿度不超过85%;无严重腐蚀气体和导电尘埃;无剧烈震动或冲击;

SXC-X8A1型脉冲控制仪具备如下功能

1.脉冲控制仪其中央控制单元采用microchip公司生产的最新PIC单片机,充分发挥了它的物美价廉的软硬件资源,增大了控制功能。

2.主电路与输出之间用光电耦合器隔离,输出选用大功率输出管或双向可控硅,来确保工作的可靠性。

3.SXC-X8A1-(1-120)型脉冲控制仪采用挂式透明PC壳,外型美观,防尘性能也好,安装方便。

4.面板上设有数字显示,脉冲控制仪能依次显示电磁脉冲阀工作顺序,可根据清灰要求,调整脉冲宽度、脉冲间隔和循环间隔、输出回路,控制电磁阀的开启和关闭,对除尘器实行定时清灰。同时设有压差控制仪输入接点,接上压差控制仪和压差控制变送器后,可以定压差清灰。

5.为方便用户自由组合脉冲控制仪所控制的电磁脉冲阀的个数,采用扩展输出模块,可随意增加或减少控制数量。

SXC-8A1型脉冲控制仪型号

控制电磁脉冲阀数类型外壳材料扩展模块数外形尺寸扩展模块外形尺寸整机重量
1-10单机挂式透明 PC(塑料)壳0100×250×220
1.7
10-200100×250×220
1.7
20-300100×250×220
1.7
30-400100×250×220
1.7
40-50组合1100×250×22055×130×1902.3
50-601100×250×22055×130×1902.3
60-701100×250×22055×130×1902.3
70-801100×250×22055×130×1902.3
80-1202100×250×22055×130×190×22.9

SXC-X8A1型脉冲控制仪使用说明

1.脉冲控制仪接上电源后,数码管显示从“1”开始循序进行。出厂时设置在定时。(压差运行方式见第3点)

2.脉冲控制仪脉冲宽度、脉冲间隔、循环间隔、回路的设置,将“运行/调整”开关,拨向“调整”位置:

a)此时显示的是‘脉宽’参数,按‘加’或‘减’键设置到需要的数字为止(出厂设置为0.08秒);

b)按“时间调整”键,此时显示的是‘间隔’参数(脉冲间隔),按‘加’或‘减’键设置到需要的数字为止(出厂设置为10秒);

c)按“时间调整”键,此时显示的是‘周期’参数(循环间隔),按‘加’或‘减’键设置到需要的数字为止(出厂设置为0分);

d)按“时间调整”键,此时显示的是‘回路’参数(电磁阀数),按‘加’或‘减’键设置到需要的数字为止(出厂设置根据具体型号确定)。

注意事项:如果发现脉冲控制仪喷吹完一个循环后不再喷吹,检查“周期”参数是否设置为“0”

脉冲控制仪脉冲周期定义:全部脉冲阀循环一次后到下一循环的时间间隔

各时间参数设置完后,将“运行/调整”开关,拨向“运行”位置,控制仪按照已设置好的各时间参数运行。

3.压差运行方式选择:当差压有信号时(差压接点导通),启动单次清灰程序,整个除尘器脉冲阀顺序喷吹一次后就停下,等待有差压信号后,重新再启动一次;压差接线详见后页“接线说明”部分。
