浮子垂直安装在锥形测量管内，由于流 体的作用，它可以在锥形管中上下自由移动，浮子的外缘直径与锥形管形成的环形面积随着浮子位置 的变化而变化，当流体的流量稳定在某一数值时，浮 子也在某一个位置处于一种动平衡状态，它与锥形管 之间的环形面积也保持恒定，此时，浮子受到三个力 的作用：浮子向下的重量，向上的浮力和流体的动 力，这三个力达到平衡。根据流体动力学的柏努力方 程，力平衡方程和流体的连续性定理，可以计算出流 体通过环形面积的平均瞬时流量。

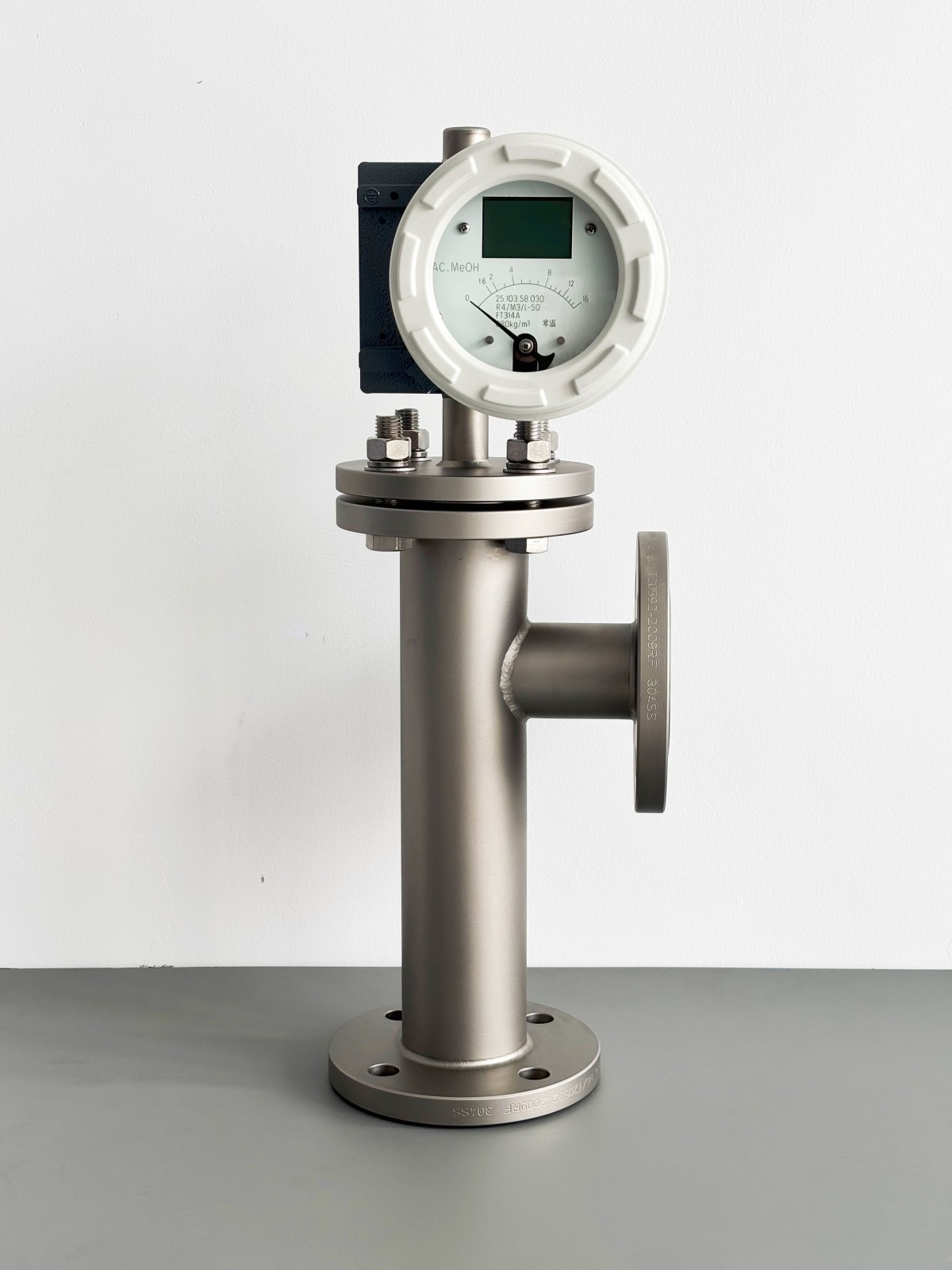

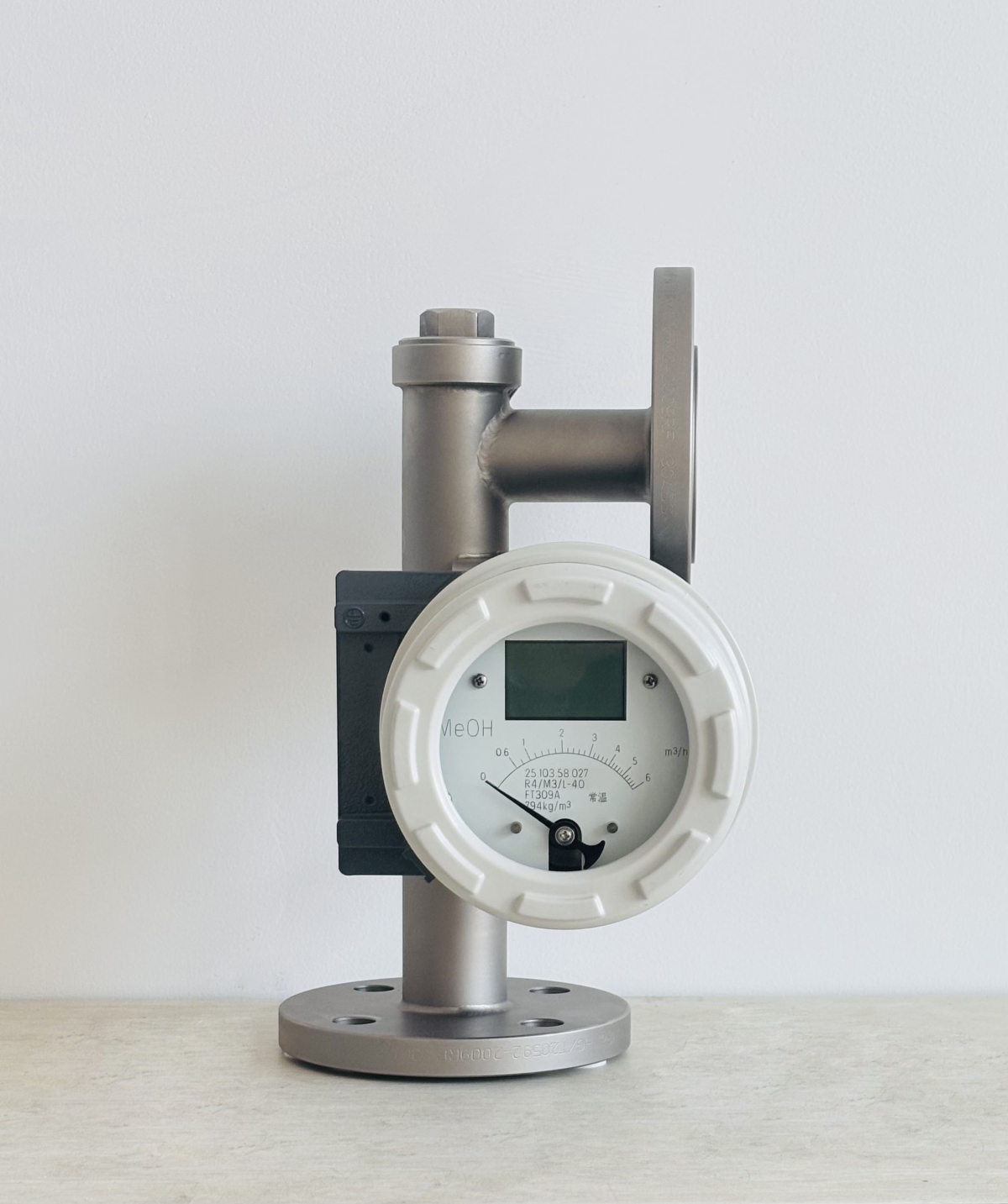

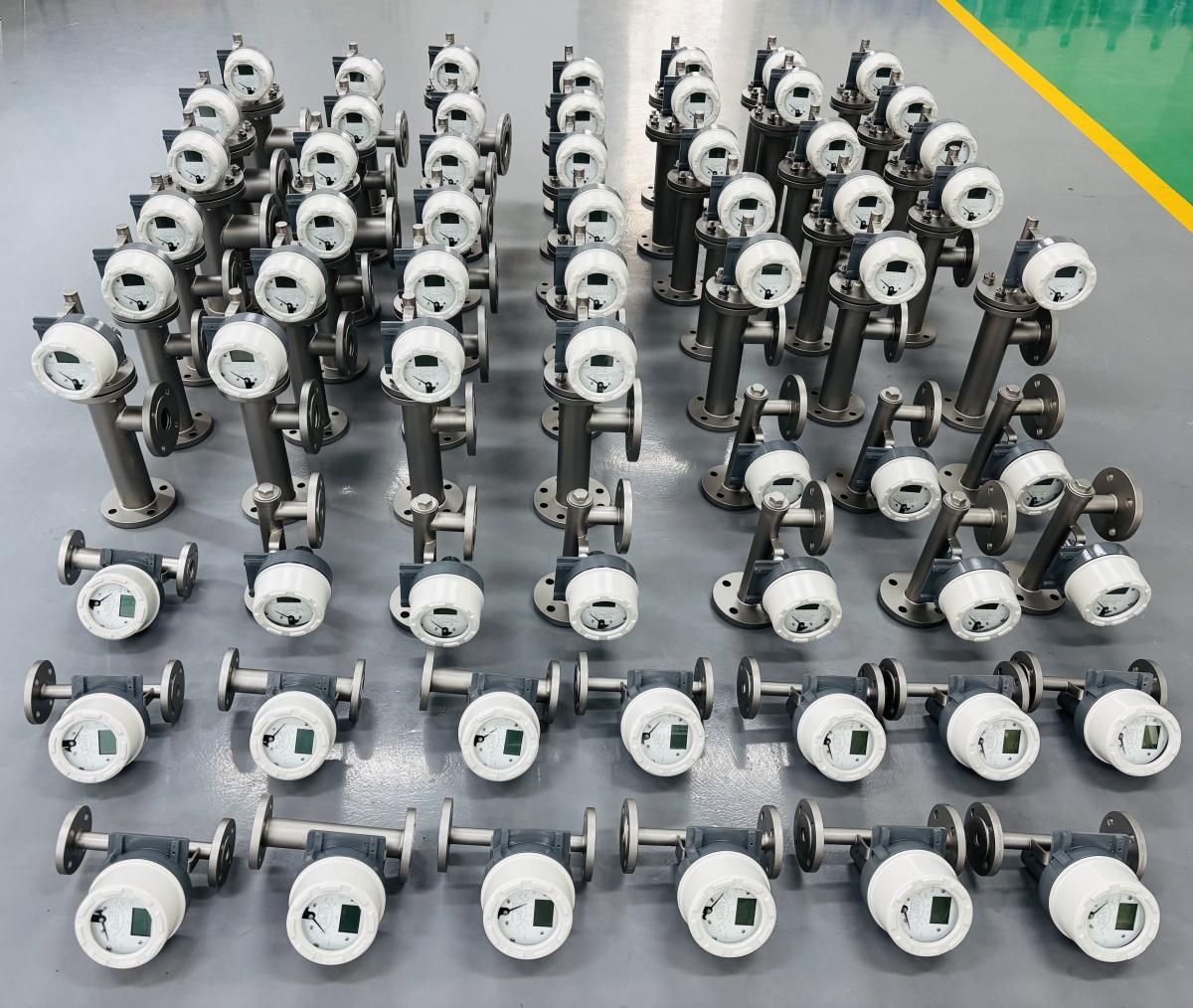

SHF系列 金 属管 浮子流量计 主 要用于 实 时监测液体、气体的瞬 时流量与 累计流 量 ，耐 受高温 、 高 压及腐使性介质，通 过磁耦合非接触传感输出精 准信号 ，并支持流量超限报 警与数 据 远程传输 功 能。
◆ 采用精密压铸铝合金外壳，表面喷塑，利于防腐。
◆ 结构简单,安装方便,耐高温（最高温度+85℃）
◆ 机械指针，现场指示瞬时流量刻度。
◆ 与PC机串口连接，通过Windows程序，对仪表进行标 定，此功能也可在使用现场实现。
◆ 具有上下限位报警功能 ◆ 对于气体测量，提供了阻尼控制部件
仪表型号 | SHFD4 |
主体材质 | 304S408，316L，Ti，其它按用户要求 |
安装形式 | 底侧安装形式，流体流动方向，底进侧出 |
指示器 | 现场就地瞬时流量指示 |
现场就地瞬时流量指示，带上下限位警报 |
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带 HART@通讯协议，本安防爆 |
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型 |
3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出 |
测量范围 | 下限量程 | 1～10L/h水，0～0.7m3/h Air at ATP |
上限量程 | 20～200m3/h水，400～4000m3/h Air at ATP |
介质温度 | 就地型 | -40℃～+300℃ |
远传型 | -20℃～+80℃ |
环境温度 | 就地型 | -40℃～ 120℃ |
远传型 | -20℃～ 70℃ |
精度 | 就地型 | ±1.5%，±2.0% ，±2.5% |
远传型 | ±1.0%，±1.5%，±2.0% ，±2.5% |
量程比 | 10：1 |
防护等级 | IP65 IP67 |
防爆标志 | ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型 |
电缆接口 | 本安型：M20×1.5 隔爆型：1/2”NPT |
公称压力 | DN15-DN50 4.0Mpa |
DN80-DN200 1.6.0Mpa |
连接形式 | 法兰连接 标准HG/T20592-2009 |
附件 | 1磁过滤器 2直管段 |
