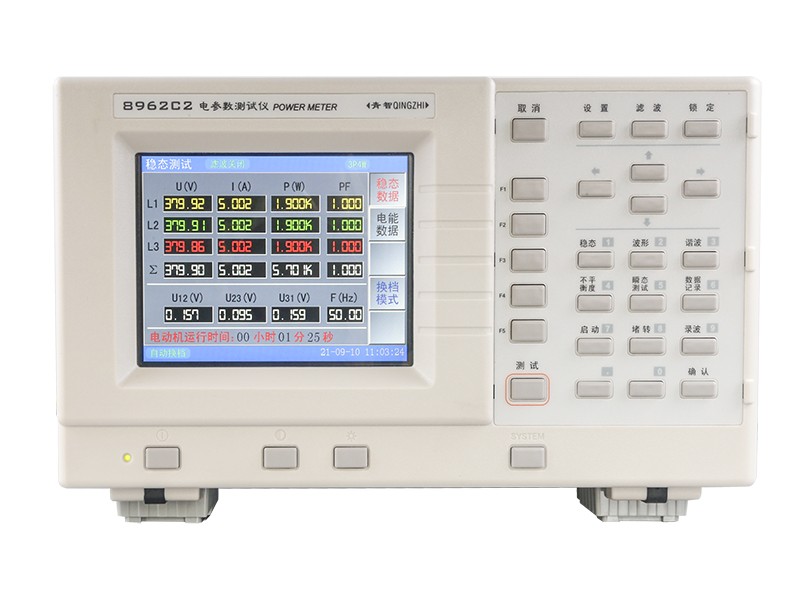

产品特点针对变频电源和变频电机等设备测试。
采用高速、流水线结构的全新内核、运算速度可达100MPS,同时配备了速度为200k的高速AD进行采样。
设计广泛采用了高度集成芯片,使得整个仪表内部结构紧凑、简单。同时提高了整机的高可靠性和准确度。
仪表带有500Hz和55kHz滤波器,可以去掉高次谐波影响,使得波形会更加顺滑,数据会更加稳定。
5.6寸彩色液晶屏幕显示，波形直观显示。
技术参数
| 项目/型号 | 8962C2 |
|---|
| 输入单元 | 三相 |
| 基本精度 | 0.2级， ±(读数0.1%+量程0.1%) |
| 测量带宽 | 5Hz-800Hz |
| 输入量程 | 电压：6V-600V电流：5mA-5A |
| 测试参数 | 电压U、电流I、频率f、有功功率P、功率因数PF、峰值电压U±PK、
峰值电流I±PK、电能累计E、谐波失真、谐波成分等 |
| 允许过载 | 120%倍的电压、电流量程 |
| 采样速率 | 200k次/s(14位电压、电流同时采样) |
| 线路滤波 | 500Hz和5.5kHz滤波器 |
| 谐波测量 | (20～65)Hz：三相1～128次谐波及总谐波；
(65～120)Hz：三相1～64次谐波及总谐波；
(120～420)Hz：三相1～32次谐波及总谐波；
(420～800)Hz：三相1～16次谐波及总谐波； |
| 显示方式 | 5.6寸大屏幕液晶显示 |
| 显示更新 | 1次/秒 |
| 通讯接口 | 标配接口：USB和RS232/485 |
| 工作环境 | 温度(0～40)℃湿度(20%～75%)RH大气压 (86～106)kPa |
| 仪表重量 | 约4.0Kg |
| 整机功耗 | ＜10VA |
| 工作电源 | AC 100V～240V，50/60Hz |
| 外形尺寸 | 宽*高*深 308*186*407 |
| 开孔尺寸 | 宽*高 296*166 |
