3756A可编程直流电子负载

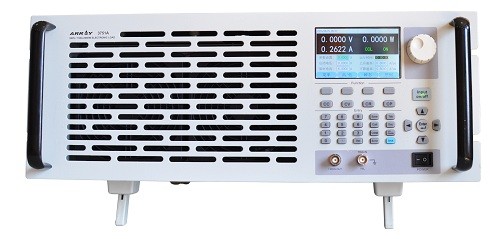

3756A可编程直流电子负载图片
型号:3756A
品牌:ARRAY(亚锐)
产地:南京


产品介绍

ARRAY 375X系列电子负载是亚锐电子研制的新一代高性能可编程电子负载。本电子负载不但提供有强大的测试功能和友好的人机界面,而且还可配备RS232、USB、GPIB接口,支持SCPI可编程仪器标准指令和Labview开发平台。广泛适用于航空航天、船舶制造、汽车电子、太阳能电池、燃料电池等科研和生产领域。

性能特征

◆定电流、定电压、定电阻、定功率四种基本测试功能,CCL、CCH、CVL、CVH、CRL、CRH、CP、CCL+CV、CCH+CV、CRL+CV、CRH+CV、CP+CV十二种基本工作模式。

◆采用16bits D/A转换器和24 bits A/D转换器,极大地提高了设定和测量分辨率。500kHz的D/A转换速率,全面提升高速性能。

◆最低全电流工作电压小于1.8V,配合专用低电压测试选件,即使在0V输入电压下也可达到最大电流,尤其适用于燃料电池和汽车充电器等新能源的测试应用。超强保护功能,有效应对复杂的测试环境。

◆高分辨率TFT-LCD显示屏。

◆高速瞬态测试功能,最高测试频率可达50kHz,电流响应速度15A/us.

◆强大的序列测试功能,最小步长10微秒,最大步长99999秒,循环次数可自由设定,并可链接至其他序列,实现更为复杂的测试过程。

◆高效智能散热系统,确保设备长时间满功率无故障连续工作。

◆自动打开/关闭功能,有效简化测试操作。

◆旋钮和数字键盘相结合,操作更方便。

◆存储/调用功能,可保存多组常用设置。

◆具有℃P,OPP,OTP保护功能,OV,RV报警功能。

◆支持SCPI可编程仪器标准指令,并提供上位机软件和对Labview的支持。

技术参数

(预热30分钟后,在25℃±5℃的环境温度下仪器性能满足标称技术指标。)

型号

3756A

电流

0~260A

电压0~240V
功率*15000W at 40℃

输入特性曲线

定电流模式

低量程

0~8A

分辨率0.1mA
精度0.2%+5mA

高量程

0~260A

分辨率

1mA(0~100A)

10mA(100~260A)

精度0.2%+10mA
定电压模式

量程

0~240V

分辨率

1mV (0~100V)

10mV(100~240V)
精度0.2%+10mV
定电阻模式

低量程

0.2Ω~2.4MΩ

分辨率

0.1mΩ

精度 @V>6V0.5%+12mΩ

高量程

0.01Ω~240K

分辨率

0.1mΩ

精度 @V>6V0.5%+12mΩ

定功率模式

量程

0~5000W

分辨率@P<100W1mW
@P≥100W10mW
@P≥1000W100mW
精度0.2%+600mW

电流测量值

低量程

0~8A

分辨率0.1mA
精度0.1%+6mA+Vin/50KΩ

高量程

0~260A

分辨率1mA(0~100A)
10mA(100~260A)
精度±(0.2%+8 mA)+Vin/50KΩ

电压测量值

量程

0~240V

分辨率1mV (0~100V)
10mV(100~240V)
精度0.1%+8mV

功率测量值

量程

0~5000W

分辨率@P<100W1mW
@P≥100W10mW
@P≥1000W100mW
精度0.2%+600mW

电流速率

设定范围 CCH CCL*2

1mA/us~22A/us

100uA/us~600mA/us
分辨率1mA/us
精度*33% + 10us
瞬态测试
瞬态模式连续、脉冲、翻转
频率范围*40.025Hz~50kHz

高/低值时间

10us~10s

分辨率10us
精度0.2%+10us

上升/下降沿时间

10us~10s

分辨率10us
精度0.2%+10us
序列测试

步长定时

10us~99999s

分辨率

10us

精度0.2%+10us
序列长度1~50步
循环次数1~255
存储容量10组
扩展功能Chain
最大速率
电流22A/us
电压0.6V/us
开路电阻≥20kΩ
触发输入

触发电平

TTL下降沿

触发脉冲宽度≥10us
最大直流输入

电流

261A

电压242V
保护及报警功能过流,过温,过功率
报警功能过压,极性反转
反向电流容量

输入OFF

220A

输入ON260A
纹波和噪声

电流(rms/p-p)

8mA/30mA

电压(rms)5mV
工作环境

温度

0~50℃

相对湿度≤85%
远程接口*5RS232, GPIB, USB
编程语言SCPI
交流输入

电压

(AC110V、AC120V、AC220V、AC240V)±10%

频率

48 to 63Hz

输入功率130VA
净重45kg

*1、环境温度在40℃以下时仪器最大连续输入功率可达到额定功率,40℃以上至50℃,最大连续输入功率由额定功率的100%线性下降至75%。

*2、CCL模式下的电流变化率是设定值的1/10。

*3、转变时间是指输入变化从10%到90%所需要的时间。

*4、瞬态测试频率由高/低值时间和上升/下降沿时间决定。

*5、标准配备RS232接口和USB接口,另可选配GPIB
