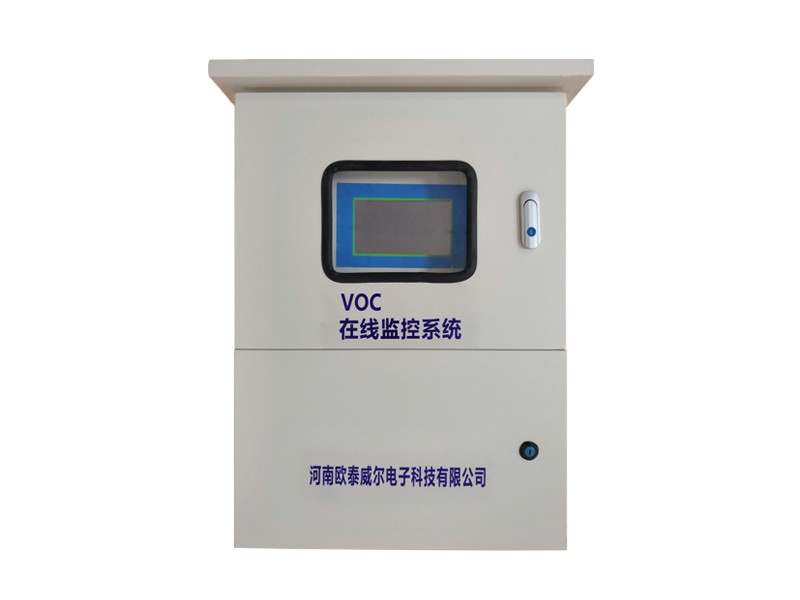

GDB2-T型VOCS在线式过滤监测系统

您好，欢迎来到机械设备网！ [登录] [免费注册]

首页

型号:	GDB2-T
品牌:	Otywell
产地:	郑州

索取资料及报价

产品介绍

VOC在线式过滤监测系统可应用于检测含有VOC气体浓度的场所，一旦气体浓度超标就会报警提示，可以精确检测氧气气体的浓度并在现场显示实时浓度值、标准信号输出，具有信号稳定，灵敏度及精度高等优点，隔爆接线方式适用于各种危险场所。

VOC在线式过滤监测系统适用于环保安全、石油化工、钢铁冶炼等行业和部门，可在石油化工、有机化工、医药制造、工业涂装、机械设备制造、包装印刷、电子生产、合成革、涂料油漆、服装加工、家具制造、胶粘剂等行业各种复杂环境下进行实时在线监测。

在线监测系统组成：

预处理单元、气体分析单元

在线监测系统产品性能：

GDB2--T型在线监测系统防雷、防静电、多种接线方式可选，抗EMI、EMC电磁干扰，抗脉冲浪涌电流冲击等。仪器符合国标要求，具有标准的三线制或四线制模拟信号输出、2组继电器开关量输出，同时具有标准总线制RS485输出（RTU格式），可直接上传电脑或DCS系统，仪表标配声光警示装置。

仪表可定制有线传输、局域网、互联网、无线传输、光纤等（2公里、5公里、不限距离）并可在电脑上存储和分析、打印数据。无线传输方式可选GPRS等其它方式，可上传至云服务器，或当地政府部门在线检测平台。GDB2-T型在线监测系统系统支持OEM或ODM定制。

预处理过程：

监测气体经过压力调整后通过滤尘过滤颗粒性杂质，经过降温装置后将高温气体冷却。部分环境高温气体中含有水分，经冷凝后水气进行分离，滤水装置含排水阀经过设定时间，定时排水，避免水分对传感器等金属装置的腐蚀，处理过后样气流量调整之后送入传感器仓进行浓度分析。

压力调整：

部分现场环境压力为非常压环境（101 KPa），进行采样前需对环境采样口进行压力调整。（本处理单元为外置单元，根据现场环境进行调整，适用于采样环境我正压或负压环境）。

除尘：

除尘过滤采用真空泵过滤器，该过滤器被广泛用于工业的真空系统中，能够有效地防止固体颗粒或粉尘吸入真空泵或系统中。减低泵的磨损，提高泵运行的可靠性，延长泵的寿命，能有效的保护真空系统的元件。

该过滤器采用全钢结构，坚固耐用，适合工业用途的答复和要求采用无缝拉伸金属外壳，配以铜焊接口，气密性高容垢空间大，易于清理，更换滤芯简易快捷。运输采用螺纹连接，可根据客户要求配接特殊管口。该过滤器采用O型圈密封，最大真空值低于1Pa。标准配置纸质滤芯，过滤精度大99%（10微米颗粒），通过气体温度-15°至90°。

降温：

本系统降温装置属于物理降温冷凝器，不具备制冷功能。该冷凝器采用铜管设计，导热性能强，亲水翅片，有效加强散热效果。

滤水：

该分离器采用油水分离器，主要用于分离气体中的水分和油，降低气体湿度对采集分析的影响，并通过系统控制电磁阀定时排除水分。

气体分析单元：

过滤后的干净气体经过吸气泵气体输送到传感器部位，探测器实时监测气体浓度，将实时浓度值显示在点阵液晶屏上。经过信号传输到外部触控液晶显示屏。触控液晶显示屏同时还实时显示该设备所处位置空气的温湿度，以便人员实时观察所处环境的情况。

产品功能

1.系统技术参数：
