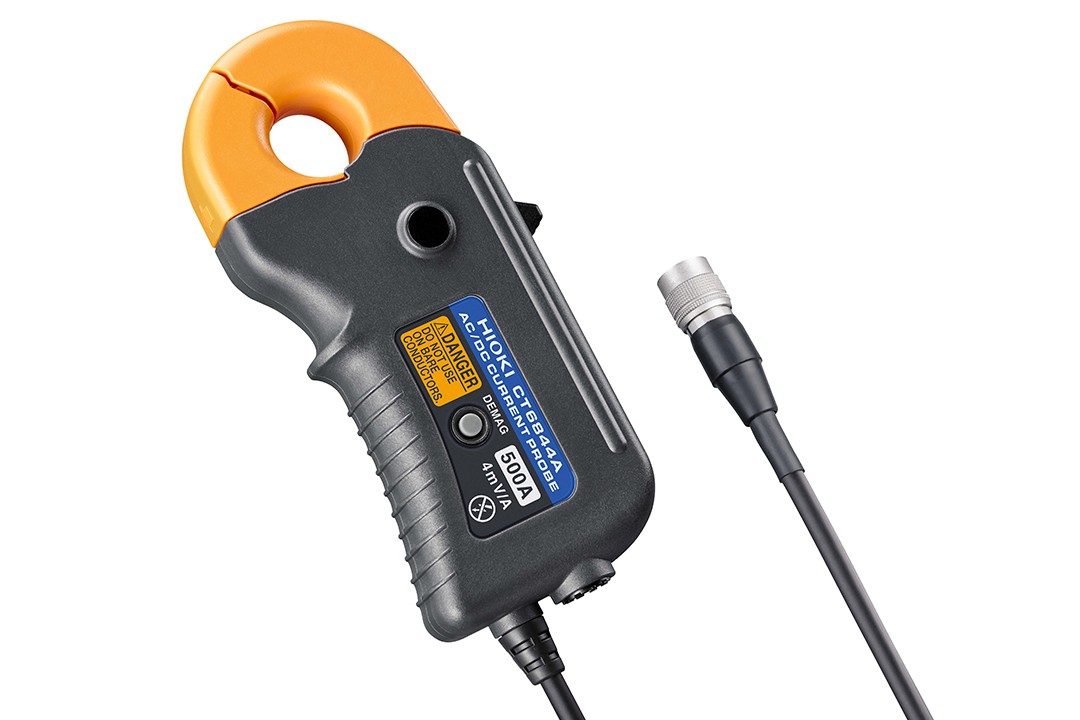

•额定电流AC/DC 500 A
•测量精度（振幅）±0.22%(DC)，±0.21%（50/60 Hz）
•测量精度（相位）±0.1°（50/60 Hz）
•频率范围DC～500kHz
•使用温度范围-40℃～85℃，支持各种测试环境
•可单手操作的开口型
•由测量仪器供电，无需传感器电源（连接HIOKI功率分析仪或存储记录仪时）
•适用于EV逆变器评估和PV发电PCS评估
基本参数（精度保证期1年，调整后精度保证期1年）
| 额定电流 | AC/DC 500 A |
|---|
| 频率特性 | DC〜500 kHz |
|---|
| 可测导体直径 | φ20 mm以下 |
|---|
| 最大输入电流 | ±800 Apeak（40℃以下且20ms以内） |
|---|
| 输出电压 | 4 mV/A |
|---|
| 输出电阻 | 50 Ω ± 10 Ω |
|---|
| 测量精度（振幅）±（%of reading+%of full scale） | DC: 0.2% + 0.02%
DC < f ≦ 100 Hz: 0.2% + 0.01% |
|---|
| 线性误差 | ±20 ppm Typical |
|---|
| 共模电压抑制比(CMRR) | DC-1 kHz：150 dB以上
1 kHz-10kHz：135 dB以上 10 kHz-100 kHz：120 dB以上 100 kHz-300 kHz：100 dB以上 （对输出电压的影响/共模电压） |
|---|
| 自动相位补偿功能 | 连接到PW8001时自动执行相位补偿 |
|---|
| 使用温湿度范围 | -40℃～85℃，80%RH以下（未结露） |
|---|
| 适用标准 | 安全性IEC 61010-2-032:2012/EN 61010-2-032:2012 D型
EMC IEC 61326-1:2012/EN 61326-1:2013 |
|---|
| 耐压 | AC 4,260 V |
|---|
| 电源 | 可由功率分析仪PW8001、 PW6001、PW3390或传感器单元CT9555、CT9556、CT9557、3CH电流单元U8977供电 |
|---|
| 额定电源电压 | ±11 V～±15 V |
|---|
| 最大额定功率 | 7 VA以下（500 A/55 Hz，±12 V电源） |
|---|
| 体积及重量 | 153(W) ×67(H) ×25(D), 400 g |
|---|
| 线长 | 3 m |
|---|
| 附件 | •标记带（×6）
•携带包 •使用说明书 •使用注意事项 |
|---|
