功率分析仪PW6001

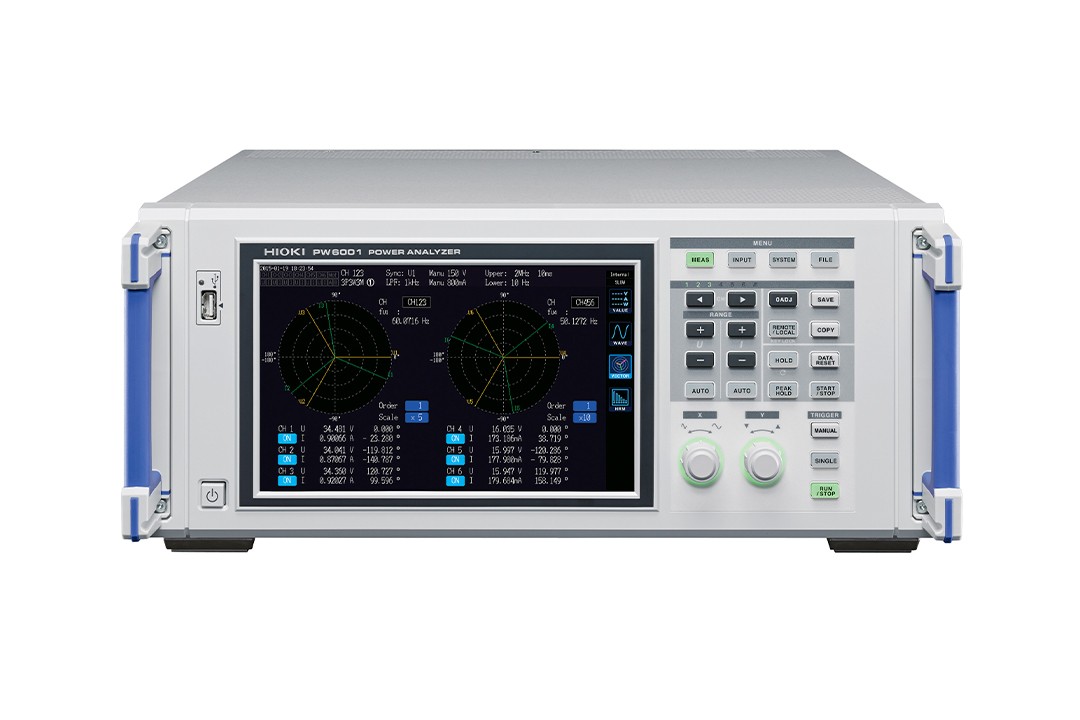

功率分析仪PW6001图片
型号:PW6001
品牌:HIOKI(日置)
产地:上海


产品介绍

● 功率基本精度±0.05%※1 (※1仅指主机精度,但即使加上电流传感器精度也可达到±0.075%)

● 抗干扰性强且高稳定性(80dB/100kHz的CMRR, ±0.01%/℃的温度特性)

● 还能准确测量变化大的负载,TrueHD 18bit

● 在保证最高精度的同时达到10ms的更新率(通过专用IC所有测量都是独立并同时运算)

● 对于准确且稳定的效率测量很重要的一点:DC基本精度±0.07%

● 和以往机型相比扩大至10倍的宽频带和采样率

● 最大12ch※2,实时连接2台的同步功能

※2 6ch机型使用光连接线(最长500m)连接2台,可以同步数据和波形。

● 无需示波器的波形分析,马达分析专用触发

● 带宽1.5MHz,最大100次的宽频谐波分析

● 可以用于无线充电评价系统TS2400

基本参数

测量线路单相2线,单相3线,三相3线,三相4线
输入通道数最大6ch,电压/电流同时单位是1ch

(电压测量部分:光绝缘输入,电流测量部分:通过电流传感器绝缘输入)

测量项目电压(U)、电流(I)、有功功率(P)、视在功率(S)、无功功率(Q)、功率因数(λ)、相位角(φ)、频率(f)、效率(η)、损失(loss)、电压纹波率(Urf)、电流纹波率(Irf)、电流累积(Ih)、功率累积(WP)、电压峰值(Upk)、电流峰值(Ipk)
谐波测量:谐波有功功率等,运算次数从2~100次中选择
波形记录:电压电流波形/马达脉冲:平时5MS/s,马达波形:50kS/s,16bit 记录容量:1MW×(电压+电流)× ch数 + 马达波形
马达分析(仅限PW6001-11~-16):电压、扭矩、转数、频率、转差率、马达效率
测量量程电压:6 V~1500 V, 8档量程
电流(Probe1): 400 mA~1 kA(量程根据电流传感器而变)
电流(Probe2): 100 mA~50 kA(量程根据电流传感器而变)
功率:2.40000W~4.50000MW(根据电压、电流传感器而定)
频率:0.1 Hz~2 MHz
基本精度电压 : ±0.02% rdg. ±0.02% f.s.

电流 : ±0.02% rdg. ±0.02% f.s.

功率 : ±0.02% rdg. ±0.03% f.s.

同步频率范围功率测量:0.1 Hz~2 MHz

谐波测量:45 Hz~66 Hz(IEC标准模式),0.1 Hz~300 kHz(宽频模式)

频率带宽DC, 0.1 Hz〜2 MHz
数据保存间隔间隔10ms~,从含谐波测量值在内的所有测量值中任意选择,可保存至内存或U盘中
接口U盘、LAN、GP-IB、RS-232C、外部控制、2台同步
电源AC 100 V~240 V, 50Hz/60 Hz, 200 VA
体积及重量430 W × 177 H × 450 D mm, 14kg (PW6001-16时)
附件使用说明书×1,电源线×1,D-sub25针连接头×1(仅限PW6001-1x)
