HZ20AS超小型压力变送器

型号:	HZ20AS
产地:	上海

索取资料及报价

产品介绍

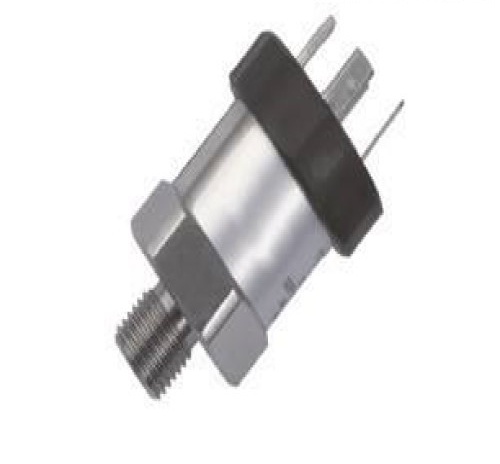

HZ20AS超小型压力变送器

HZ20AS超小型压力变送器采用高性能的感压芯片，配合先进的电路处理和温度补偿技术，将压力变化转化为线性的电流或电压信号。HZ20AS是在HZ20A小巧型压力变送器的基础上改进而成，它的体积更小，更易于在有限的空间内安装。采用不锈钢一体化结构，外壳隔离防腐，适于测量与接触部分材质相兼容的气体和液体等介质，它可以用来测量表压、负压和绝压。

应用场合：

本产品广泛应用于车辆、发动机、机械成套设备的配套安装，同时也典型应用于水厂、炼油厂、污水处理厂、建材、轻工、机械等工业领域，实现对液体、气体、蒸气压力的测量。

产品特点：

体积超小，总长只有50-70cm；

具有反向极性和限流保护；

激光调阻温度补偿；可程控调节；

抗振动、抗冲击、防射频电磁干扰；

过载及抗干扰能力强，经济实用稳定。

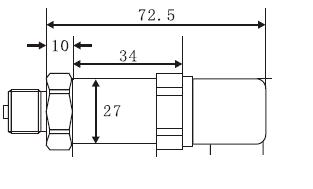

外形结构尺寸示意图：

性能参数：

测量介质	气体、液体、油等与接触部分材质相兼容的介质
测量形式及范围	表压（G）-最大(0～60)MPa, 最小(0～0.5)KPa
	绝压（A）-最大(0～60)MPa, 最小 (0～5)KPa
	负压（B）-(-100KPa～60)MPa, 最小(-0.2～0.2 )KPa
精度等级	0.1、0.25、 0.5
过载能力	量程的2-5倍
长期稳定性	小于0.25%FS/年，小于0.5%FS/年
供电电源	15～36 VDC（标定电压24VDC）
输出信号	(4～20)mA（二/三/四线制）、（0～10/20）mA （0～5）V、（1～5）V、（0～10）V
工作温度	-40～80℃ 补偿温度：-20～70 ℃
加装散热器（选购件）	可到300℃
过程连接	M20×1.5外螺纹或用户注明
防护等级	IP65

产品选型：

HZ20AS口口E口A口C口R口超小巧型压力变送器
HZ20AS	超小巧型压力变送器
	口	测量形式及量程（注明量程范围）
		G、表压 A、**压力(0～60MPa) B、密封压力 P、平膜型
		口	膜片材料
			K、扩散硅（默认） T、陶瓷压阻 P、陶瓷电容
			E口	输出信号
				1、(0～5)VDC 2、二线制(4～20)mA(默认) 3、(0～10)mA 4、其它注明
				A口	精度
					1、0.1 2、0.25 3、0.5
					C口	过程连接方式
						1、外螺纹M20×1.5（默认） 2、外螺纹G1/2 3、外螺纹NPT1/2 4、其它注明
						R口	其综
							1、电缆引出 2、赫斯曼接口 3、其它用户约定
