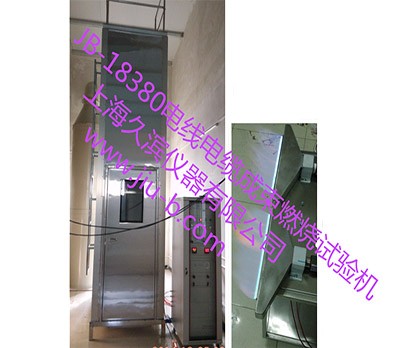

名称：电线电缆成 束燃烧试验机
一、产品介绍：成束燃烧试验装置适用于GB/T18380.（31—36）—2008《电缆和光缆在火焰条件下燃烧试验设置、垂直安装的成电线电缆火焰垂直蔓延试验》标准，用来评价垂直安装的成束电线电缆或光缆在规定条件下抑制火焰垂直蔓延能力，也适用于IEC60332—3—21：2000标准。
二、适用标准：·GB/T18380.（31—36）—2008
·IEC60332—3—21：2000
三、技术指标参数：1.燃烧箱体采用70mm厚双面不锈钢岩棉板拼装成1000*2000*4000mm(内尺寸)
2.箱体底部距前墙150 mm有一个进气空间为800(W)X400(D)mm.进风量为5m³/h
3.顶部排气空间为300(W)X1,000(D)mm
4.宽型不锈钢梯尺寸： 宽×高：500±5mm×3500±10mm，9 级，800±5mm×3500±10mm，9 级 各一个
5.带型喷灯:生产符合 GB/T18380.3 标准丙烷燃烧器装置2个
6.文丘里混合器：生产符合 GB/T18380.3 气体混合装置2个
7.燃烧箱内空气流量调节：4.5—10m3/min±5%
8.丙烷流量调节：5—20L/min±1% ·通过压力表及减压阀装置，可调节丙烷及空气压力。
9.压缩空气流量调节：50-100L/min±1%，通过转子流量计调节并设定气体流量。
10.风速计：0.05—5/m/s±2% 用于测量箱体顶部风速仪1个
11.定时器：0—60min±0.5s，自动设定燃烧测试时间，到时可自动切断气源
12.数显温度表：0—100℃，±1%，箱体内壁热电偶，可显示箱体内部温度
13.带型喷灯定位：高 600±5mm，水平距离任意可调
14.箱体提供钢梯及栏杆扶手，便于用户在顶部检测
15.配备球阀可手动关闭气源
四、仪器配置：1.不锈钢燃烧箱：1 台 双面 1.2mm 厚，不锈钢面板，内胆满焊工艺
2.样梯及支架：不锈钢梯 2 个（标准梯，宽梯）
3.带型喷灯、文丘里混合器自动点火装置
4.小车：1 套
5.风机变频器：1套
6.提升设备：1套
7.控制台（电气控制、流量控制、定时控制、温度显示）： 1 台
8.空气压缩机：1台
9.数显温度表（附镍铬—镍铝热电偶）1 套
10.转子流量计：1个
11.设备用按钮：1个
12.风速仪：1个
五、其他要求：1. 控制台电路部分与气路部分独立箱体，当气路发生泄露时，不会发生爆炸危险。
2.控制系统为 PLC，触摸液晶显示屏，智能化显示、综合型操作台
六、规格尺寸：·燃烧箱体外型尺寸：1120（W）X2195(D)X5077（H）mm
·控制箱外型尺寸：800（W）X800(D)X1800（H）mm
·电源：AC 220V，50/60Hz, 2A
·气源：丙烷、空气 （客户自备）
