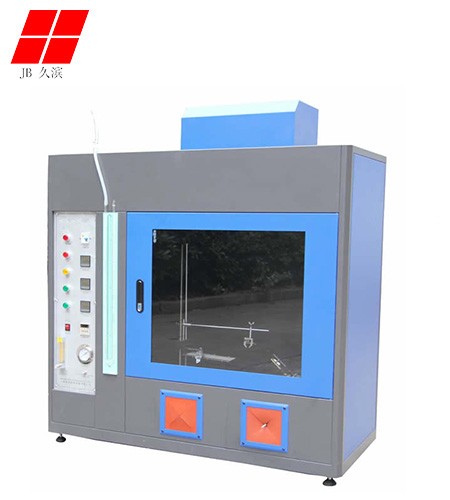

名称：塑胶材料水平+垂直燃烧试验机
一、适用行业：本试验机系以垂直或水平方式之燃烧试验， 并依UL-94规范对塑胶材料、保温材料……等试片作耐燃性的评估。
二、适用标准：UL 94 /ASTM D 5025 /ASTM D 5207/ GB2408
燃烧等级试验 ：(a)垂直燃烧V0～V2，(b)水平燃烧HB，(c)薄材燃烧VTM-0～VTM-2，(d) 500W垂直燃烧5VA～5VB，
HB级、V级、VMT级燃气流量为105ml/min，背压力10mm水柱或相等压力；
5V级燃气流量为965ml/min， 125±25mm水柱或相等压力。
三、试验方法 ：
点火方式：自动点火，另配手动瓦斯点火枪点火
具透明观测安全窗口、手孔、内部照明灯、顶部排烟装置
试验箱体：
（1）燃烧室：W122 D52 H120cm，均采不锈钢精制，具有外观美观、防锈防腐等特点
（2）箱体顶部设有强力抽风排烟系统，在试验完成时，与送风系统同时打开，能将废气排出到室外；试验过程中，此系统为封闭状态。
（3）箱体正面设有试验过程中可以密封的钢化玻璃观察窗，便于观察试验情况。
（4）在玻璃观察窗下方开有一个可以将手和胳膊伸到试验箱的进行操作的孔，此孔装有密封手套，操作者利用密封手套进行操作燃烧喷灯。
四、测温系统：
附有温度感测组件，可测定不同火焰之温度。
试验火焰校正装置：标准热电偶+测温铜块，温度显示器
（1）热传感器（铜制导管和热电偶）—导管结构应为传导率极高的电解铜。
测温铜块：20mm火焰的：重量（打孔前）：1.76±0.01g,直径：5.50mm±0.01;
125mm火焰的：重量（打孔前）：19.14±0.02g,直径：9.00mm±0.01
（2）K型热电耦，配0.5mm直径的不锈钢管做外套。
（3）数显温度表和K型热电耦相匹配。其读数可大1000℃。
（4）整过测试系统为：活动式，测温时将其置于试验箱内，进行测温。
（5）配备电子秒表：精确到0.1S（在测温校验时备用）
五、试验装置及试验夹具：
（1）主要夹具：试验支架与燃烧喷灯
（2）试验支架：分水平支架与垂直支架
（3）燃烧喷灯：满足ASTM D 5025-99要求，标准功率：垂直喷灯为500W，水平喷灯为225W，喷火口直径：0.90±0.03mm，喷口灯长度：1.60±0.05mm，喷口距空气进口高度为102mm；喷灯角度：水平为90度，垂直为20度（纵向轴线保持在垂直平面上且与垂直方向产生20°的夹角），45度均可调节，自然进气，内焰19～40mm，外焰20～125mm，可调整。
（4）楔形架：增加楔子，喷灯安要求安装在楔子上，并能方便移动，同时能jīng确移回到规定位置。
（5）配备可以测量水平和垂直燃烧时内、外焰的标尺一套。
（6）配备500MM精确到1MM的钢尺一把，以备试验用。
六、燃气及试验耗材：
（1）燃气：甲烷（纯度98%以上，要由供应商凭证书证明），热值998BTU（英国热量单位）/立方英尺。每立方米37.1兆焦耳。（自备）
