名称：手动三坐标测量机
一、产品概述：

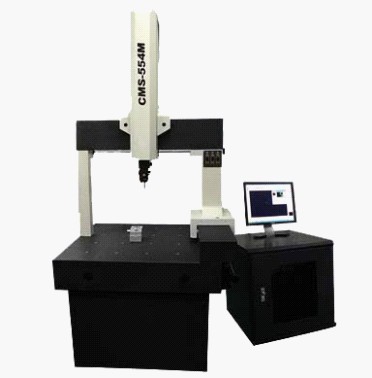

CMS-554M手动三坐标测量机采用移动桥式结构，其结构简单紧凑﹑固定式全花岗石工作台,承载能力大﹑运动性能好.可靠性高,故障率低，使用寿命长,价格低,装卸空间开阔.用戸可使用测量系统和不同测杆,测针的组合,配合3D测量软件,方便地对三维工件进行测量.数据采集快,操作简单,经济实用.三轴导轨均采用预载荷高精度空气轴承，运动性能好，永不磨损。
Z轴气动平衡，极大的提高Z轴的定位精度和稳定性。
二、主要参数如下：
量 程：X=500mm;Y=700mm;Z=400mm
示值误差：单轴MPEE1=(3.0+L/250)μm
空间MPEE =(3.5+L/250)μm ( L:为测量长度(mm)
执行标准：依GB/T16857.2-1997) eqv iso 10360-2:1994
RENISHAW分辨力：三轴均为0.5μm
外形尺寸：1000mm×1100mm×2200mm
允许工件重量：200kg
主机重量：700kg
包装外形尺寸：1450mm×1370mm×2100mm
三、位置检测系统：本机采用英国RENISHAW反射光栅测量系统;分辨率0.5μm;精度高;
四、测头系统：1.本机采用英国RENISHAW2RENISHAW MH20I Renishaw测头座
A:MH20I测头座参数
分度轴A（俯仰）: from 0o to 90o, step of 15o
分度轴B（旋转）: ±180o, step of 15o
重 量：480g
定位重复性：0.5μm
加长杆zuì大长度：50mm
B: TP20标准力感应器技术参数
‧感应方向：5ways,±X, ±Y,+Z
‧重复性：0.35μm with 10mm tip
‧重量：22g
C:测针及加长杆
1 探针PS9R 个 1 Φ1Χ10mm
2 探针PS8R 个 1 Φ2Χ10mm
3 探针PS1R 个 1 Φ4Χ10mm
4 加长杆SE4 个 1 10mm
5 加长杆SE5 个 1 20mm
五、仪器运行环境要求：1、空气质量：
清洁,少尘埃10000级 (1立方英尺允许尘埃数量:小于0.5μm 10000个 小于5μm的65个);
2、温度：20±2℃ ; 温度变化: <0.5℃/h; 工件恒温时间： 4h ;
3、湿度：室内相对湿度应控制在55%－65%之间;
4、振动要求：
振动频率≦10Hz 振幅≦0.5μm
10Hz＜振动频率≦30Hz 振幅≦1μm
振动频率﹥30Hz 振幅≦3μm
5、气源：
a 供气流量不小于120L/min(0.4 Mpa);
b 供气压力应大于0.6MPa;
6、电源：
a电源电压:AC 220V 电压波动不大于额定电压的10% ;
频 率：50/60HZ 额定功率：1KVA
b应具备dú立可靠的接地系统(接地电阻不大于4Ω)
c测量机所用电源建议配备不间断电源
